Derivação confiável para redes de água, gás GN/GLP, ar comprimido, óleo e vapor

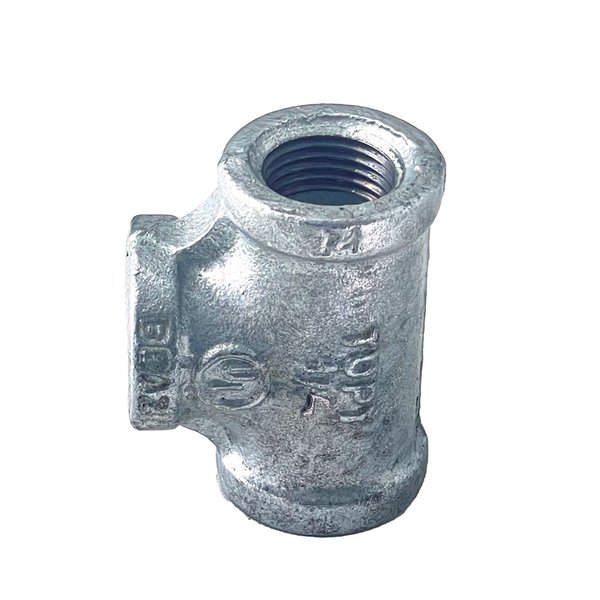

TEE TUPY GALV 150 LBS — Figura 1060, rosca NPT fêmea (1/4" a 2"), acabamento galvanizado a fogo
O tê de ferro maleável galvanizado TUPY (Figura 1060) é a conexão clássica para derivar tubulações com vedação metálica cônica em rosca NPT. Produzido em ferro fundido maleável (conforme ABNT NBR 6590) e galvanizado a fogo (acabamento típico ASTM A-153), entrega durabilidade, resistência à corrosão e alta confiabilidade em ambientes residenciais, comerciais e industriais.
Atende às normas de roscas e conexões ASME B16.3 e ABNT NBR 12912, com classe de pressão 150 LBS (aplicações comuns até 300 psi, consultar projeto). É a solução ideal para instalação predial, redes de gás GN/GLP, linhas de ar comprimido, água fria/quente, óleo e vapor, em uso de média pressão e alta vazão.
Derivações feitas com peças inadequadas, combinações de roscas fora de padrão ou selantes impróprios provocam vazamentos, corrosão prematura e paradas de manutenção. O TEE TUPY GALV 150 LBS padroniza a rede, mantém a estanqueidade e simplifica ampliações futuras.
Instalação segura
Utilize rosca NPT compatível e aplique selante para rosca de gás/óleo (PTFE ou vedante líquido homologado). Aperte sem exceder o torque nominal e nunca misture padrões de rosca (ex.: NPT x BSP). Após a montagem, realize teste de estanqueidade. Em redes de GN/GLP, siga as normas ABNT NBR 15526 e NBR 13103 com profissional habilitado.
Derivação robusta e padronizada para água, gás, ar e óleo
Com corpo em ferro maleável galvanizado e roscas NPT fêmea, o TEE TUPY 150 LBS garante vedação confiável, alta resistência mecânica e instalação ágil em tubulação galvanizada. A marcação MI / 150 / BRAZIL assegura procedência TUPY Original e conformidade com padrões internacionais.
- Padrão técnico: Figura 1060, ASME B16.3 / ABNT NBR 12912.
- Material: ferro fundido maleável (ABNT NBR 6590) com galvanização a fogo (acabamento típico ASTM A-153).
- Rosca: NPT fêmea — vedação metálica cônica, excelente estanqueidade.
- Classe de pressão: 150 LBS (aplicações usuais até 300 psi, conforme projeto e fluido).
- Aplicações: água fria/quente, GN/GLP, ar comprimido, óleo e vapor.
- Confiabilidade: marcações usuais MI, 150, BRAZIL e qualidade TUPY.
- Instalação prática: compatível com tubulação galvanizada e selantes NPT.
- Durabilidade: alta resistência à corrosão e longa vida útil.
Modelos disponíveis
TEE TUPY GALV 150 LBS 1/4" NPT — Código 7006
Tê compacto para derivações finas em instrumentação, redes auxiliares e ar/óleo de pequeno diâmetro.
- Roscas: 1/4" NPT F×F×F
- Padrão: Figura 1060 — ASME B16.3 / ABNT NBR 12912
- Material/acabamento: ferro maleável galvanizado a fogo
- Pressão típica: até 300 psi (consultar projeto/fluido)
- Uso: água, GN/GLP, ar comprimido, óleo
TEE TUPY GALV 150 LBS 1/2" NPT — Código 3187
Bitola versátil para instalação predial, redes de gás GN/GLP e distribuição de água.
- Roscas: 1/2" NPT F×F×F
- Padrão: Figura 1060 — ASME B16.3
- Aplicação típica: ramais e pontos múltiplos pós-regulador
- Acabamento: galvanização a fogo (cor cinza/prateada)
TEE TUPY GALV 150 LBS 3/4" NPT — Código 3269
Excelente para alta vazão em cozinhas profissionais e centrais de gás com múltiplos pontos.
- Roscas: 3/4" NPT F×F×F
- Uso: água quente, GN/GLP, ar comprimido
- Confiabilidade: vedação metálica cônica NPT
TEE TUPY GALV 150 LBS 1" NPT — Código 7007
Para linhas principais e derivações de alta demanda em água, gás e óleo.
- Roscas: 1" NPT F×F×F
- Normas: ASME B16.3 / ABNT NBR 12912
- Acabamento: galvanizado a fogo (ASTM A-153)
TEE TUPY GALV 150 LBS 1.1/4" NPT — Código 7008
Bitola ampliada para distribuição de gás e água em redes de média pressão.
- Roscas: 1.1/4" NPT F×F×F
- Aplicações: instalações comerciais e industriais leves
- Pressão de referência: até 300 psi (verificar engenharia)
TEE TUPY GALV 150 LBS 1.1/2" NPT — Código 7009
Indicado para linhas troncais e coletoras com múltiplas derivações.
- Roscas: 1.1/2" NPT F×F×F
- Material: ferro maleável, galvanizado a fogo
- Uso: água, GN/GLP, ar, óleo, vapor
TEE TUPY GALV 150 LBS 2" NPT — Código 7010
Para altas vazões em centrais de gás, redes prediais de maior porte e processos.
- Roscas: 2" NPT F×F×F
- Padrão: Figura 1060 — ASME B16.3
- Marcações: MI / 150 / BRAZIL (TUPY Original)
Perguntas frequentes
Posso usar o Tê TUPY em redes de GN/GLP?
Sim. Em redes de gás, utilize rosca NPT e selante homologado, executando teste de estanqueidade conforme ABNT NBR 15526.
Qual selante devo aplicar na rosca?
Use PTFE específico para gás/óleo ou vedante líquido compatível com o fluido e a temperatura de trabalho.
É compatível com água quente e vapor?
Sim, conforme classe 150 LBS e limites de pressão/temperatura do projeto (ver engenharia).
As roscas são NPT fêmea?
Sim. Os modelos são F×F×F, padrão NPT, conforme ASME B16.3 / ABNT NBR 12912.
Existe diferença entre galvanizado e preto?
O galvanizado oferece maior resistência à corrosão; o preto é indicado quando não se deseja zinco (ex.: solda posterior).
Outro Modelo de Tee Tupy 1/2 NPT 300 LBS Ferro Preto Alta Pressão
Veja no vídeo um exemplo prático de aplicação e boas práticas de montagem em redes de alta confiabilidade.
Aplicação profissional
Projetado para instalação predial e industrial, centrais de gás GN/GLP, cozinhas profissionais, linhas de ar comprimido, óleo e vapor, o TEE TUPY GALV 150 LBS garante derivação padronizada, alta estanqueidade e manutenção facilitada em redes de média pressão.
Aplicação residencial
Indicado para derivação de água (fria/quente) e distribuição de gás GN/GLP pós-regulador em áreas gourmet, cozinhas e pontos múltiplos. Use registro de esfera em cada ramal e realize teste de estanqueidade após a montagem.
TEE TUPY GALV 150 LBS — derivação segura e padronizada para sua tubulação
Escolha a bitola ideal entre 1/4", 1/2", 3/4", 1", 1.1/4", 1.1/2" e 2" (códigos 7006, 3187, 3269, 7007, 7008, 7009, 7010) e padronize sua rede com conexões TUPY originais, galvanizadas a fogo, rosca NPT e conformidade ASME B16.3. Qualidade e suporte técnico da Consigás Peças para sua obra.
