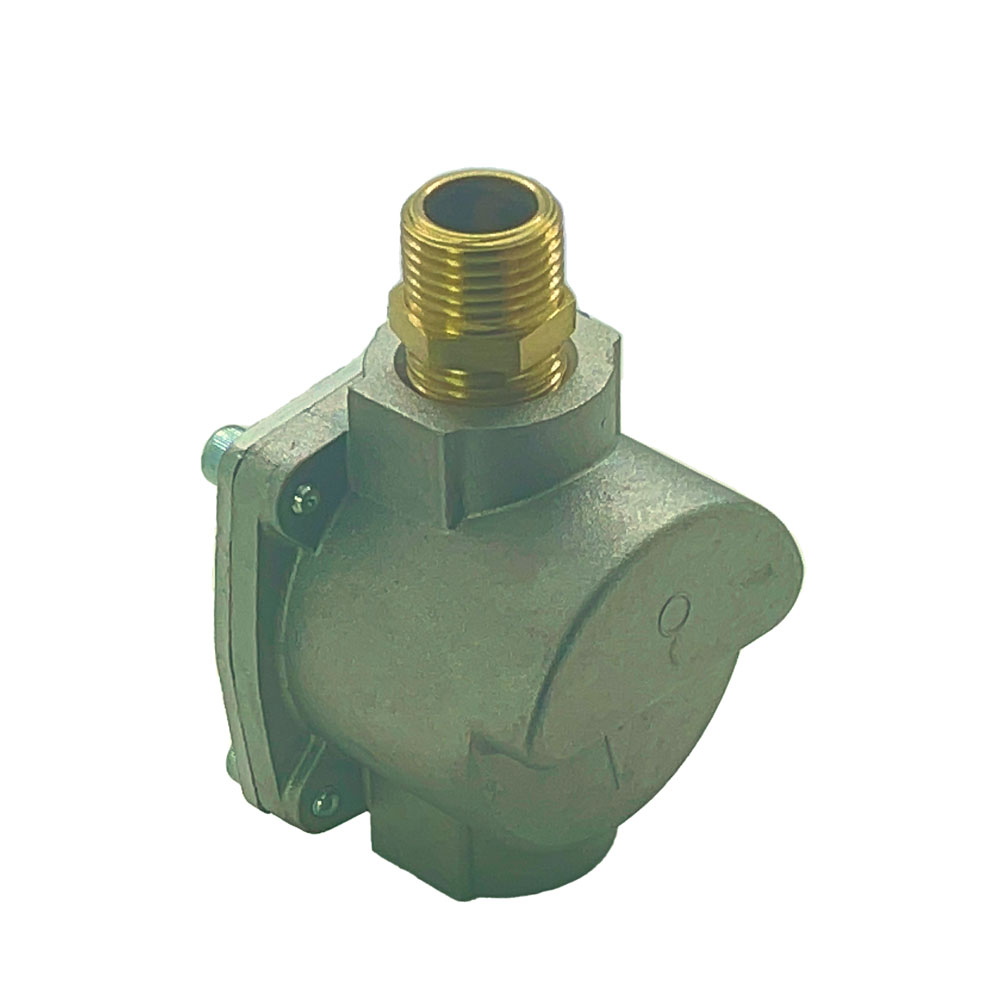

Filtro de Gás Compacto 1/2" NPT CB 912

Filtro de Gás Compacto 1/2" NPT CB 912

Filtro para Gás

1. Filtro para Aquecedor.
2. Filtro Compacto.
3. Cinco Filtragem.
4. 50 Micra.
5. Corpo em Aluninio.
6. Tampa em Aluminio
7. GLP e GN.
8. FiltroGás.

Modelo

Produto

6404 - Filtro de Gás Compacto 1/2" NPT CB 912.

Filtro de Gás Compacto 1/2" NPT CB 912 Filtragem de Partículas solida, pó e Redução de Oleína Conduzida pela Tubulação de Gás. Informação do Filtro de Gás Compacto 1/2" NPT CB 912.

Marca

• FiltroGás.

Aplicação

• Aquecedores a Gás

Filtragem

• Pelicula Solidas.
• Pó.
• Redução de Oleina Condozida pela Tubulução de Gás

Combustivel

• GLP
• GN

Uso Filtro de Gás Compacto 1/2" NPT CB 912

• Aquecedor de Gás.
• Equipamentos que exigem Filtro.

Cor

• Cinza.

Classe

• G2/F5.

Norma Européia

• EN 779.

Pressão de Trabalho

• 0,5 bar.

Pressão Máxima

• 1 bar.

Pressão Teste

• 3 bar.

Perda de Pressão Dinâmica.

• 300 mmbar
• vazão de 1.00 m3\h 20 mmbar

Vazão Máxima

• 5 kg\h.

Temperatura de operação

• -10 a +70 Grau .

Especificação do oring

• 2139 NBR70 Parker.

Roscas das conexões

• 1/2" NPT ou 3/4" NPT .

Roscas dos Parafusos

• 4 x 5 mm BSP .

Parafusos

• m5 x 12 mm ZB.

Modelos

• CB901 - Conexão de 1/2".
• CB934 - Conexão de 3/4".

Atenção! Dados Técnicos para Cinco Filtragem

Primeiro Estágio

• Tecido metálico inox coalescente com graou de filtragem de 50 micra.

Segundo Estágio

• Manta filtrante de polipropileno progressivo com grau de filtragem de 10 micra.

Terceiro Estágio

• Tecido metálico inox coalescente com grau de filtragem de 50 micra.

Quarto Estágio

• Manta filtrante com fibra de poliprossivo com grau de filtragem de 10 micra..

Quinto Estágio

• Tecido Metálico.

Procedimento para a troca do cartucho refil

Atenção!

• Soltar os quatro parafusos da tampa de aluminio.
• Retirar o Cartucho refil plástico do interior do filtro.
• Substituir o cartucho inteiro.
• Verificar a posição de instalação através do guia no fundo do corpo.
• Trocar o o'ring existente pelo que acompanha o Cartucho Refil.
• Verifique se o'ring e o cartucho estejam bem encaixados.
• Recoloque a tampa superior verificando o correto encaixe da trava contra inversão.
• Verifique se não há vazamento de gás pela tampa do filtro.
• Verifique a pressão dinâmica promária e ajuste se for necessário.

Atenção

• Esta Operação deverá ser feita por Técnico Preparado.

Quando trocar o Cartucho Refil

• Em Edificações com instalações de rede de gás com 2 estágios de pressão, média e baixa (Medidor e Regulador próximos do Aquecedor.).
• O Filtro deverá ser trocado 01 vez ao ano.
• Para Instalações residenciais ou edificações com estágio único (baixa pressão) o cartucho deverá ser substituido a cada 6 meses ou antes caso o mesmo apresentar saturação ou perda de pressão de gás.
