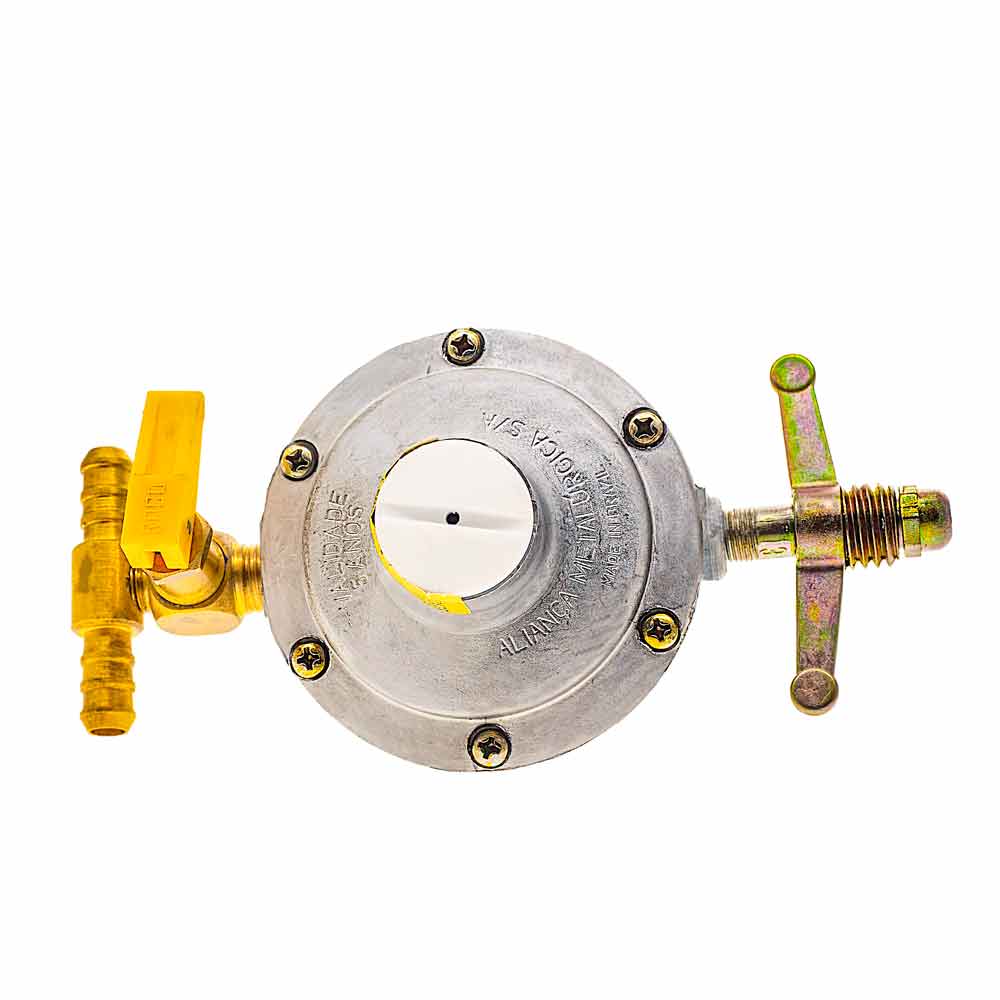

Registro 1/4 BM duplo + Regulador 5 kg/h

Registros de Gás - Registro 1/4 BM dupla Saida + Regulador 5 kg/h

Registro de bloqueio em Latão.
Para ponto de utilização na parede.
Ligação de dois equipamentos.
Roco.
1/4" x 3/8" x 3/8"
NPT x BM x BM
Dupla Saida.
Bico de mangueira.
Liga de Cobre.
Alavanca Corta Fogão.
Regulador de Gás
Aliança
5 kg/k
Cinza.

Produto

Modelo

8130 - Registro Roco Bloqueio 1/4 x 3/8 BM dupla saída + Regulador de Gás Aliança 5 kg/h Cinza + Borboleta para Gás.

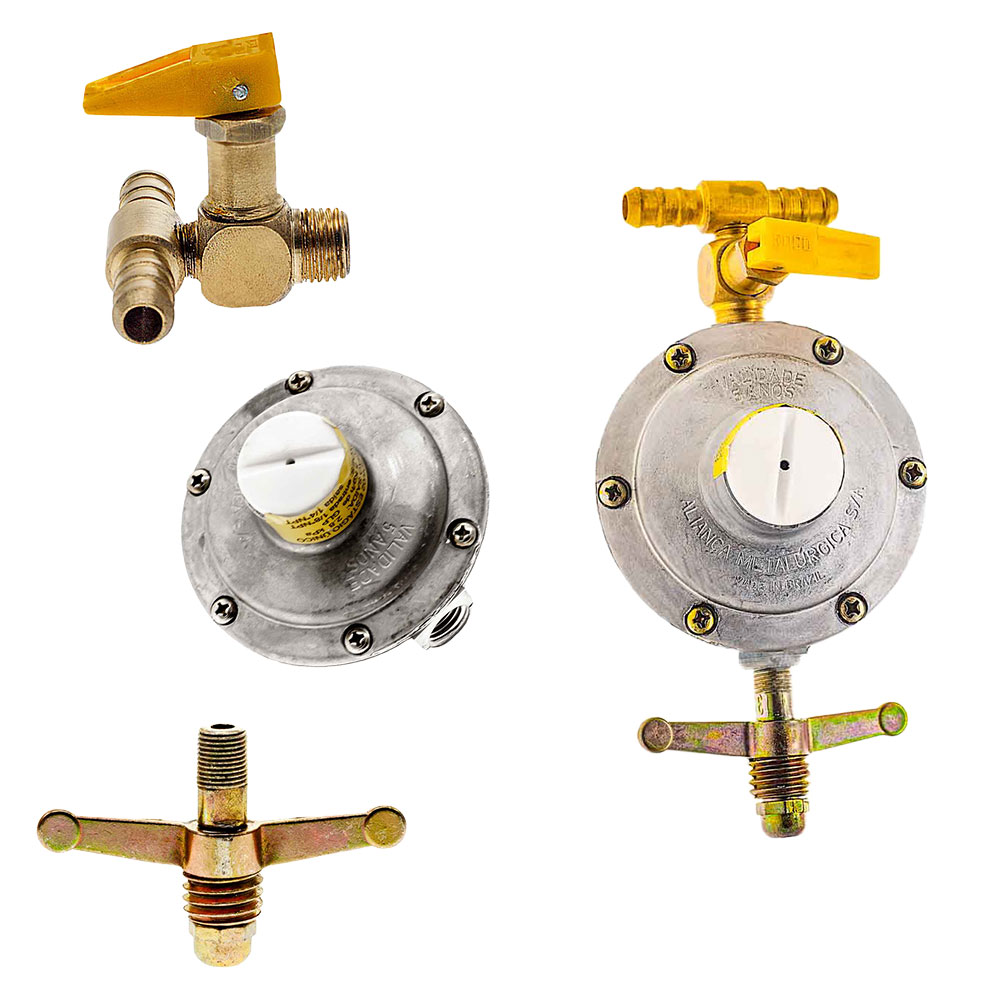

Compõe o Conjunto.

• 6285 - Registro Roco Bloqueio 1/4" x 3/8" BM duplo.
• 1153 - Regulador de Gás Aliança 506/02 5,0 kg/h
• 0893 - Niple Borboleta Rosca Grossa GLP 5/8" x 1/8".

Registro Roco Bloqueio 1/4" x 3/8" BM dupla saída + Regulador de Gás Aliança 5 kg/h Cinza + Borboleta para Gás para ligação de dois equipamentos.

Dados do Conjunto Regulador + Registro Dupla Saída.

Marca

• Diversas.

Composição

• Registro Dupla Saída.
• NPT x BM x BM
• 1/4" x 3/8" x 3/8"
• Regulador de Gás
• Aliança
• 5 kg/h Cinza.
• Borboleta Zamac
• Rosca Grossa.

Uso do registro Roco para gás de cozinha encanado

Utilização

• Usado em condições onde se precisa a divisão da passagem de gás em duas saídas.
• Abastecendo por exemplo um fogão e uma churrasqueira a gás.

Instalação

• Fogão Doméstico.
• Cooktop.
• Lareira a gás.
• Aquecedor a Gás.
• Forno a gás.
• Aquecedor de Ambiente.
• Fogão Industrial baixa pressão.

Empregados

• Mangueira para gás trançada amarela
• Mangueira de gás Nitrílica trançada preta.
• Mangueira para Gás Flexível Malha de Aço Bico x Bico Cromada.
• Mangueira para Gás Flexível em Malha de Latão Rosca x bico.

Utilização do registro dupla saída de gás para fogão

Registro de Bloqueio.

• Para ponto de utilização na parede.
• Abre e Fecha o fluxo de gás.
• Fecho de segurança
• Caso exposto ao fogo, derrete e trava o fluxo de gás.

Cuidado! Registro de gás dupla saída para apartamento

• Limpe a tubulação antes de instalar.
• Use fita veda rosca (PTFE) para rosca metálica ou plástica.
• Use chave para rosquear o registro na parede:
• Não use força excessiva no aperto.
• Após instalação verifique com água e sabão se não a vazamento.
• Use pessoal qualificado para a instalação de gás.
• Ao viajar procure deixa o registro de gás fechado.
• Em caso de vazamento desligue o gás no botijão ou no medidor de gás no corredor do apartamento.
• A escolha é de fundamental importância para que o mesmo apresente um desempenho eficaz e seguro.

Dados do registro duplo para gás GLP

Marca

• Roco

Registro.

• Bloqueio.
• Latão.
• Dupla saída.

Rosca

• NPT macho.
• B/M Duplo - Bico de Mangueira.

Bitola:

• 1/4".
• 3/8" BM.
• Dupla BM - Bico de Mangueira

Segurança

• Fecho Corta-fogo.

Gás encanado:

• GLP (Gás liquefeito de Petróleo).
• GN (Gás Natural).

Regulador de Gás Aliança 506/02 5,0 kg/h

Marca

• Aliança Metalúrgica.

Regulagem

• Tem regulagem.
• Com parafusos.

Cor

• Cinza.

Vazão

• 5,0 kg/h GLP

Referência

• 506/02.
• Semi-industrial.
• Corpo.

Pressão de entrada

• 1,5 bar

Pressão de Saída

• 2,8 kpa

Roscas de entrada e saída

• 1/8 NPT x 1/4 NPT.
• Com seta indicativa de passagem do gás para facilitar a instalação.

Regulador de gás Aliança GLP 5 kg apresentação

Informe

• Diminui a pressão da chama em até 250 vezes.
• Reduz a pressão do botijão de gás, garantindo uma chama constante e uniforme.
• Função de abrir e fecha a passagem do gás.
• Liga a medidor de gás a rede de gás.
• O GLP (Gás Liquefeito de Petróleo) vem em alta pressão no botijão de gás.

Compõem o regulador de cozinha aliança

Produto

• Regulador de Gás Aliança GLP Corpo 506/02 5,0 kg/h.

Utilização do regulador de gás Aliança cinza

Emprego

• Doméstico e comercial.
• Apropriado para medidor de gás, para atender fogão e aquecedor em apartamento.
• Segundo estágio.

Para uso em

• Fogão a gás de cozinha.
• Cooktop.
• Forno a gás.
• Lareira a gás.
• Churrasqueira a gás.
• Aquecedor de gás

Cuidado! Com o regulador de gás GLP Aliança

• Prazo de validade
• O regulador de gás GLP tem Vida útil de 5 (cinco) anos.
• Cumpra por segurança essa validade.
• Fique atento também para a validade da mangueira de gás.
• O botijão de gás de cozinha nunca deve ser deitado.
• É perigoso, os sedimentos no interior do botijão prejudica a funcionamento do regulador de gás.
• Precisa ficar em lugar de fácil acesso, protegido e ventilado e afastado de fonte de calor.
• Não instale em local fechado ou confinado, pois é perigoso.

Maneira de Instalar

• Instalação do botijão de gás no fogão é coisa relativamente simples.
• Contudo requer atenção.
• É fundamental aplicar:
• Mangueira de gás e Regulador de pressão de gás.
• Autorizados pelo Inmetro.
• A mangueira transparente com uma tarja amarela.
• Leva a inscrição NBR8613 e Data de validade.
• O regulador de pressão, o selo do Inmetro gravado.
• Válido por cinco anos.

Ao Instalar o botijão

• Rosquear a borboleta do regulador na válvula P-13 do botijão.
• Não requer ferramentas para fazer isso.
• Aplique as mãos.
• Para Investigar vazamento.
• Faça espuma de sabão e aplique sobre a válvula.
• Espuma borbulhando é porque há vazamento.
• Repita a operação.
• Sem se apavorar com um pequeno vazamento.
• Gás não é venenoso
• Botijão não irá explodir.
• Caso o vazamento persista, é essencial remover o botijão para um lugar ventilado e chamar a companhia distribuidora do gás.

Atenção! Com o regulador para gás corpinho 5 kg aliança

Validade

• Vida útil do regulador de gás de cozinha é 5 (cinco) anos.
• Por segurança respeite essa validade.
• Atente-se também para a validade da mangueira de gás.
• A mangueira de gás plástica ou metálica, nunca devem ser embutidas em parede ou piso.
• O botijão de gás nunca deve ser deitado.
• Além de perigoso, os sedimentos no interior do botijão prejudica a funcionamento do regulador de gás.
• Deve ficar em lugar de fácil acesso, protegido e ventilado e afastado de fonte de calor.
• Não instale em local fechado ou confinado, pois é perigoso.

Cuidado!

• O gás GLP (conhecido como gás de cozinha), é mais pesado do que o ar, caso haja vazamento pode ser aloja em ralos e tubulações, com risco de explosão.
• Na instalação
• A mangueira de gás plástica ou metálica, nunca devem ser embutidas em parede ou piso.
• Se necessário usar tubo de cobre ou tubo de multicamada para uso em GLP.
• Mangueira de gás não deve atravessar parede através de furo.
• Caso necessite usar passador de parede com entrada e saída.
• Vazamento.
• Ao verificar se há vazamento, averigue com espuma de sabão.
• Na união do niple borboleta rosca grossa com o botijão.
• Caso a espuma aumentar ou borbulhar e indicação de vazamento.

Niple Borboleta Rosca Grossa GLP 5/8 x 1/8.

Marca

• Anfar.

Material

• Zamac.

Pressão

• Alta Pressão.

Gás

• GLP (Gás Liquefeito de Petróleo).

Bitolas

• 5/8 UNC.
• 1/8 NPT externa.

Roscas

• UNC.
• NPT.

Une

• Botijão de Gás ao equipamento.

Descrição da borboleta rosca grossa

Destinado

• União de equipamento.

Em

• Central de Gás.
• Conjunto Técnico para botijão P13.
• Ponto de consumo ao medidor de gás.

Uso do niple borboleta rosca grossa.

• Aplicação
• Predial.
• Residencial.
• Comercial.

Instalação

• Medidor de gás.
• Central de p13.
• Conjunto Técnico.
• Em Regulador de gás.
• Ponto de consumo, conectado a válvula p13.
• Ligação entre o Chicote Flexível de Gás (Pig Tail) ao Registro de Gás.
• Conexão com os botijões de gás, P-2, P-5, P-13.

Atende

• Fogões de gás.
• Forno a gás.
• Queimador de gás.
• Aquecedor de gás.
• Medidor de gás.
• Ponto de consumo
• Cozinha Industrial.
• Restaurantes.

A CONSIGÁS Comércio de Peças e Aparelhos a Gás

Comercializa

• Uma linha completa de Registros de Gás para uso interno ou externo.
• Uso em instalações de apartamentos, residências, centrais de gás, medidor de gás, mangueira de gás flexível, etc.
• Temos diversos modelos de registro de gás.
• Como Esfera de Latão, Zamac, Latão, Válvulas de Gás.
• Linha que traz tranquilidade e segurança, possibilitando a abertura ou fechamento rápido do fluxo do gás.
• Esse Registro de Gás é utilizado em redes gás GLP (Gás Liquefeito de Petróleo) ou no GN (Gás Natural).

O que é Rosca NPT?

Rosca cônica

• Utilizada em conexões de tubulações de água, gás, entre outras.
• Principal característica
• Ao rosquear uma conexão com rosca NPT em uma abertura com rosca, chega um ponto em que o diâmetro da rosca começa a ficar maior do que a abertura.
• Travando e vedando.

O que é Rosca SAE (UNF)?

Rosca Paralela

• Empregada em tubo de cobre flexível.
• Na instalação de medidor de gás.
• Mudança de ponto de fogão de gás.
• Aquecedores de gás.
• Sempre em medidas pequenas.
• O acoplamento se dá pelo sistema de assentamento cônico através de flange do tubo de gás.
• Com vedação por aperto metal verso metal.
• Não é necessário aplicação de nenhum tipo de produto vedante ou solda.
• Utiliza-se ferramenta para fazer a flange (assentamento cônico).
• Chamado Flangeador de Tubo de Gás.
• Esse tipo de rosca é especialmente utilizado onde a união da tubulação está sujeita a desmontagem e remontagem periódica.

O que é gás GLP?

GNf

• Nafta.
• Gás combustível de médio poder calorífico, composto a partir do craqueamento da nafta. Tem como componentes principais o metano, hidrogênio, monóxido de carbono e dióxido de carbono.

O que é gás GLP?

É uma fonte de energia econômica e ecologicamente correta

• Gás liquefeito de petróleo (conhecido com Gás de Cozinha)
• É um combustível formado pela mistura de dois gases extraídos do produto.
• Propano e Butano.
• Ele tem a característica de ficar em estado líquido quando submetido a uma certa pressão.
• Ele é mais pesado do que o ar,
• Não é corrosivo nem poluente.
• Também não é tóxico, mas se inalado em grande quantidade produz efeito anestésico.
• Atenção! Caso inalado tem risco de morte.
• Em seu estado natural é inodoro.
• No entanto, um cheiro característico é adicionado a ele para que um eventual vazamento possa ser identificado mais facilmente.
• É altamente inflamável, inodoro e incolor.
• Guardado dentro de cilindros em estado líquido.

Botijão de gás

• P-2, P-5, P-13, P-45, P-90, P-190 e tanques.
• O cilindro quando cheio:
• Contem.
• 85% de GLP em estado líquido.
• 15% em estado de vapor.
• O GLP em estado líquido:
• Começa a se modificar em vapor a medida que os instrumentos a gás são usados.
• Sendo usado em aplicações industriais, comerciais e agrícolas.
• No Brasil tem maior aplicação no preparo de alimentos (cocção).

O que é gás GN?

Reconhecido como Gás de Rua

• Necessita fazer a adaptação inicial em seu fogão ou aquecedor para receber o gás da rua.
• Esse trabalho de transformação e feita pela companhia de gás.
• O GN (gás natural) é um combustível fóssil que se acha na natureza, normalmente em reservatórios profundos no subsolo.
• Originar-se a partir da decomposição de matéria orgânica soterrada a grandes profundidades, que se degradou a altas temperaturas e sob intensas pressões.
• O gás natural é composto principalmente
• Metano e Etano.

Seguro

• É mais leve que o ar, o que ajuda a sua dispersão na atmosfera em caso de vazamento e diminui os riscos de acidentes.

Ecológico

• Sua queima não gera particulados e possibilita uma diminuição de 30% na emissão de CO2 (gás que contribui para o efeito estufa).

Combustão completa

• Não produz resíduos, conservando os instrumentos e impedindo desgastes e deposito de resíduos nos mesmos.

Dispensa estoque

• Com a exclusão das centrais de armazenamento de combustível, diminui o risco de explosões e de vazamentos de combustível, desonerando o valor do seguro do estabelecimento.
• Não é tóxico e seu cheiro característico é adicionado para facilitara detecção. Sendo utilizado em residências, comércios, indústria.
