Regulador de Gás Limitador AP40 60 Kg/h s/manômetro

Reguladores de Gás

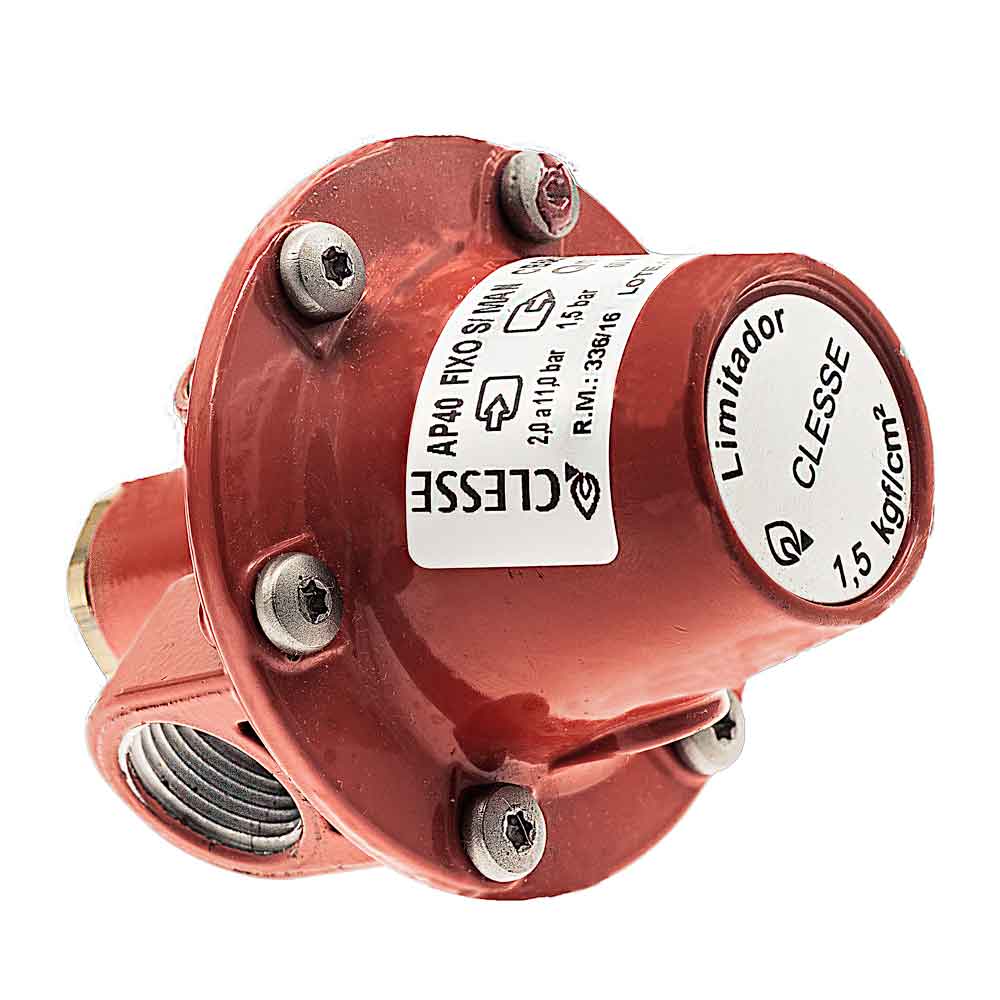

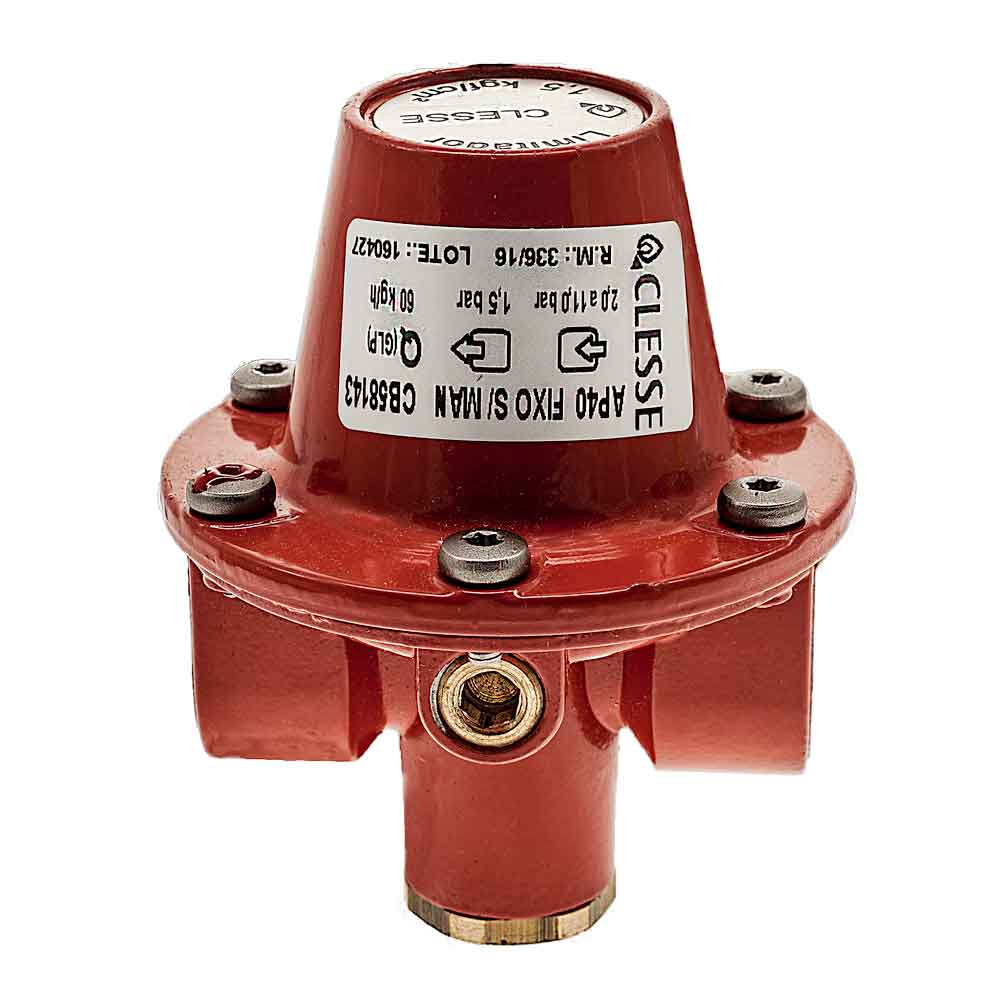

Regulador de Gás AP40 Limitador 60 kg/h Sem Manômetro

Produto

Modelo

2996 - Regulador de Gás sem Manômetro AP40 60 kg/h de GLP Alta Pressão Fixo, uso em rede de gás.

Regulador de Gás AP40 Limitador 60 kg/h Sem Manômetro Alta Pressão Fixo uso em central de gás em alta pressão de primeiro estágio ou estágio único.

Informação do regulador de gás Limitador sem manômetro.

Marca

• Clesse/Comap.

Modelo

• AP40
• 60 kg/h.
• CB58143.
• Limitador.
• Fixo.
• Sem Manômetro.

Cor

• Vermelha.

Pressão

• Alta Pressão.
• Fixo.

Estágio

• Primeiro estágio ou estágio único.

Gás

• GLP (Gás Liquefeito de Petróleo).

Vazão

• Capacidade 60 kg/h de GLP.

Uso

• Propano.
• Butano.
• LP.
• Ar Comprimido.
• Outros sob consulta.

Concepção do regulador de gás Limitador com manômetro.

Itens

• Corpo e tampa em alumínio.
• Obturador.
• Diafragma.
• O’rings em borracha nitrílica.
• Aço inoxidável.
• Zamac.
• Latão.
• Plástico.

Detalhes do Regulador de Gás AP40 Fixo sem manômentro

Conexão de entrada e saída

• 1/2” NPT fêmea.

Vazão garantida (limitador)

• 50 kg/h GLP

Vazão garantida

• 60 kg/h GLP para ?P = 0,5 kgf/cm².
• 50 m³/h Gás Natural para ?P = 0,5 kgf/cm².

Pressão de saída

• Fixa em 1,5 kgf/cm²

Pressão de entrada máxima admissível.

• 20 kgf/cm²

Faixa de pressão de entrada operacional

• 1,5 - 18 kgf/cm².

Temperatura de trabalho

• -20o C a +60o C

Tratamento superficial

• Pintura epóxi na cor vermelha.

Regulagem

• Fixo - Limitador.

Altura

• Frente - 123 mm
• Lado - 77 mm

Uso em botijão

• P-13.
• P-45.
• P-90.
• P-190.

Conversão de unidades

• 1 bar = 1,02 Kgf/cm2 ou 98 kPa ou 14,2 psi (lb/pol2 ) ou 10.197 mmca.

Aplicação do regulador Limitador para GLP com manômetro.

Aplicação

• Domésticos.
• Industrial.
• Comercial.

Central de gás em rede de gás.

• Apartamentos.
• Condomínios.
• Indústrias.
• Comércio.

Central de de gás para botijão.

• Botijões de Gás.
• P-13.
• P-45.
• P-90.
• P-190.

Para Equipamentos em alta pressão.

• Fogão a gás industrial.
• Queimador de gás.
• Fornos Industriais.

Para Equipamentos em baixa pressão

• Usando regulador de gás segundo estágio
• Fogão a gás
• Cooktop.
• Fornos a gás.
• Churrasqueira a gás.
• Lareiras a gás.
• Aquecedor de gás.

Utilização do regulador de gás Fixo AP40 Limitador sem manômetro

Central de Gás

• Hotel.
• Industrial.
• Residencial.
• Sobrados.
• Casas.
• Condomínios.

Em estabelecimento comercial

• Cozinha industrial
• Restaurante.
• Panificadora.
• Mercado.

Cuidado! Na instalação do Limitador de gás AP40 alta pressão

O Limitador AP40 Fixo deve ser

• Coberto da chuva ou qualquer outro agente (animais, neve, pó, etc.). -
• Posto mais alto que as válvulas dos botijões de gás.
• Antes de instalar o Inversor limpe a tubulação de gás.
• Impeça choques no Inversor.
• Na vedação das roscas de entrada e saída do Inversor.
• Use Fita Veda Rosca (PTFE) uso em rosca metálica ou plástica ou vedante anaeróbio (trava rosca).
• Nunca aperte excessivamente a conexão do Regulador de gás.
• Evitar torcer o corpo do Regulador.
• Em situação normal de uso, o Regulador de Vazão não precisa de qualquer manutenção.

Atente-se!

• Toda instalação deve ser realizada por empresa ou pessoa qualificada.
• Dentro das Normas de Instalações vigentes.

Desempenho

• Para um bom desempenho do regulador, aplique a pressão de entrada operacional descrita na tabela do fabricante.
• Para um melhor desempenho e vida prolongada utilize filtro antes do regulador.
• FUNDAMENTAL - o não emprego do filtro pode implicar em danos à sede do regulador.

Pressão de Saída

• Caso seja necessário alterar a pressão de saída, esta poderá ser feita através do “parafuso” de regulagem (externo) existente na parte central da tampa do regulador.
