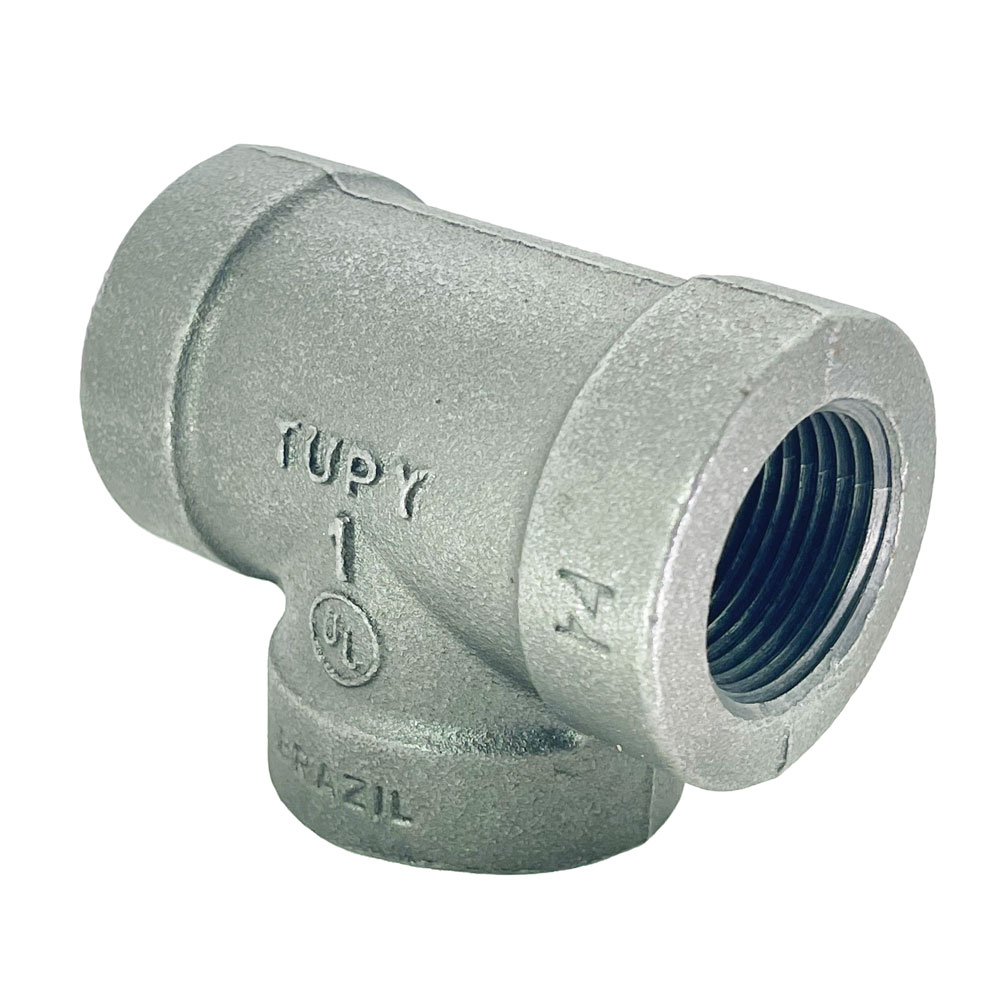

Tee Tupy 1 NPT 300 LBS Ferro Preto Alta Pressão

Conexão de Ferro Tipo Tee Maleável 1" NPT 300 LBS Ferro Preto Alta Pressão, utilizadas para o transporte de líquidos, gases e vapores.

O que se sabe sobre conexões de ferro fundido Tupy

Marca

• Empresa Tupy.

Modelo

• Conexão Tupy.

Tipo

• Tee Maleável.

Rosca

• NPT.
• Interna e externa cônica.

Polegada (")

• 1".

Milimetro (mm)

• 25.

Dimensões (mm)

• 41,4.

Peso (gramas)

• 779.

Libras (lbs)

• 300.

Aplicado (lbs)

• Até 2000

Normas ABNT

• NBR 12912
• ANSI B 1.20.1.

Material.

Fabricada concordância as Normas

• ABNT 6590 e ASTM a 197 em ferro preto maleável.

Defesa Superficial

• Acabamento Preto (óleo não toxico).
• Ou Galvanizas a Fogo.
• Normas 6323 e ASTM A 153.

Conexões Tupy - Marcas

Gravação na Peças

• Diâmetro Nominal.
• Monograma MI (Malleabre Iron = Ferro Maleável).
• Monograma WOG (water, oil and gás = água, óleo e gás).
• Numero 300 (Indicado Classe).
• Numero 2000 ou 1500 ou 500 (indicativo da pressão serviço em psi, na faixa de -29 a 66C).
• Nome BRASIL (indicando o pais produtor)
• Monograma (Underwiters Laboratorias INC.)
• Obs: quando as dimensões das peças permitem a gravação.

Conexão Tupy - Inspeção

Inspecionadas pelas especificações das normas

• ABTN NBR 6925.
• ASME B 16.3.
• ASME B 16.39.

Utilização da conexão de ferro

Transporte

• Líquidos.
• Gases.
• Vapores.

Conexões TUPYNPT

Normas de Fabricação

• ABNT NBR 6925.
• ASME B 16.3.
• Exceto as Uniões Especificadas na Norma
• ASME B 16.39.

Acabamento do Tee Tupy Alta pressão.

• Proteção.
• Galvanizado a fogo (zincagem por imersão a quente), conforme ABNT NBR 6323 e ASTM A-153.

Diferentes revestimentos

• Especiais (pinturas Epóxi, cataforética, híbrida, dupla galvanização, etc.)
• Sob consulta.

Uso

• Industrial.
• Comercial.
• Residencial.

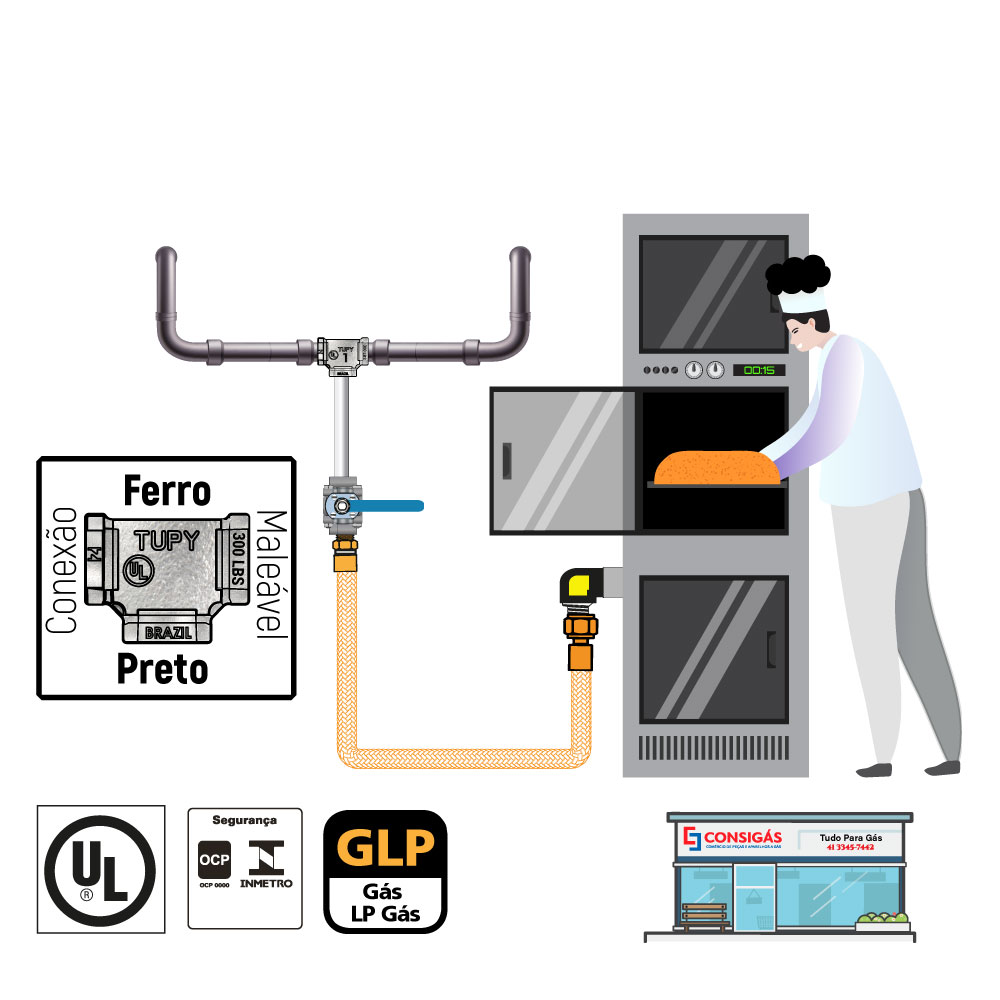

Na instalação

• Gás GN ou GLP
• Água.
• Vapor.
• Óleo.
• Diversas instalações hidráulicas.

Benefício dos Tee tupy ferro preto 300 lbs.

Garantia

• De industrialização reconhecida.

Duráveis

• Nas mais duras condições.

Versáteis

• Em condução de Líquidos, vapores e gases.

Suporte de uso.

• Assistência Técnica, Curso e palestras.
• Presente em diversos Países.

Esclarecimento sobre ferro fundido maleável preta

Informe

• Ferro fundido que mostra em sua microestrutura, no estado bruto de fundição, o carbono na forma totalmente combinada e que após trato térmico de maleabilização pode expor grafita de recozimento (compacta), ferrita, perlita ou microestrutura de têmpera e revenido, sem a presença expressiva de carbonetos eutéticos.4

Informe das conexões TUPY

• São listadas pela Associação Brasileira de Normas Técnicas (ABNT), entre as quais podem ser salientadas algumas de relevada importância:
• Resistência ao Desgaste.
• Resistência Mecânica.
• Resistência à Corrosão.

Aplicação do cotovelo MF (Tee) Tupy NPT 150 lbs

• O ferro maleável é um material utilizado praticamente em todos os ramos industriais.
• Sua utilização é imprescindível na fabricação de peças de formas complexas, sujeitas aos mais variados trabalhos, onde tem excelente desempenho por toda a vida da máquina ou equipamento de que fazem parte.
• O ferro maleável, tem propriedades comprovadamente nobres, é utilizada para peças da indústria automobilística, eletrotécnica, ferroviária, etc., que são submetidas a condições de uso extremamente severas.
• TUPY S.A., uma das maiores supridoras destas peças, usa o mesmo material para fabricação de sua linha de conexões.
