Reguladores Especiais: Válvula Reguladora De Pressão - Acetileno Modelo RI-03N - FAMABRAS

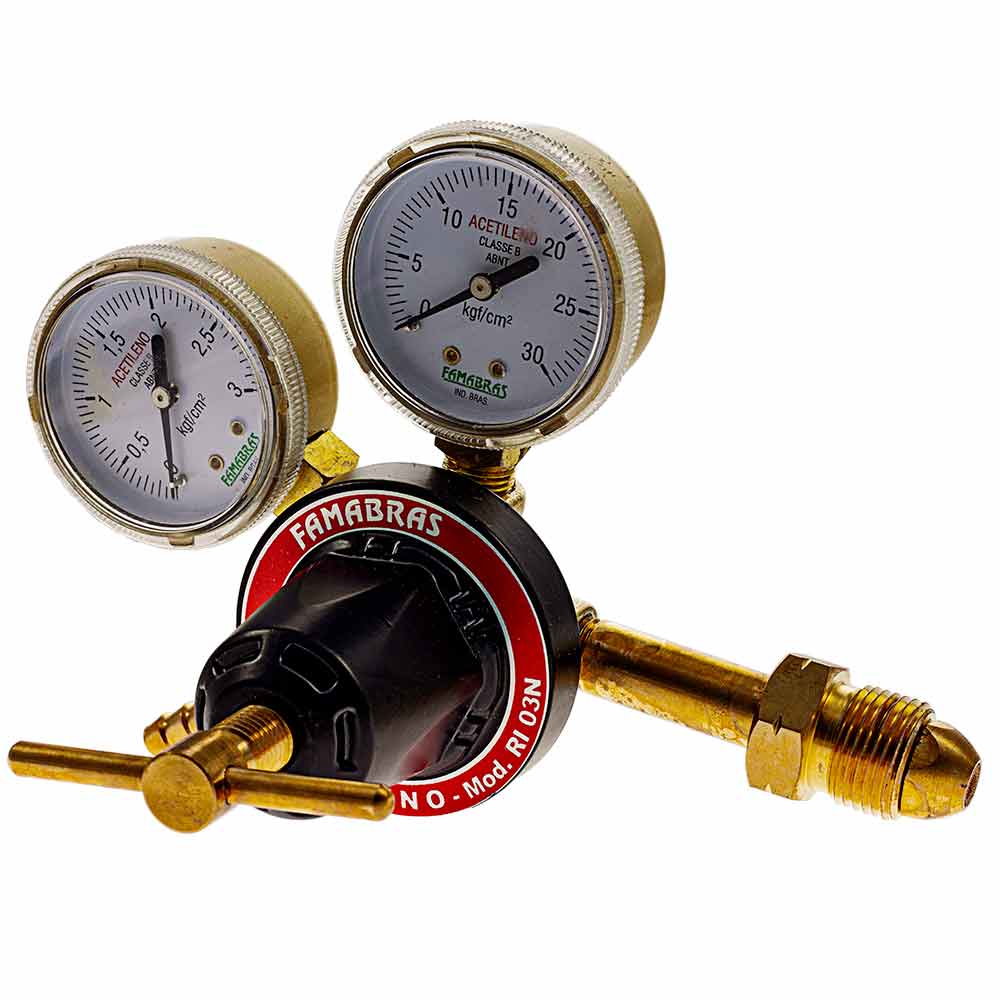

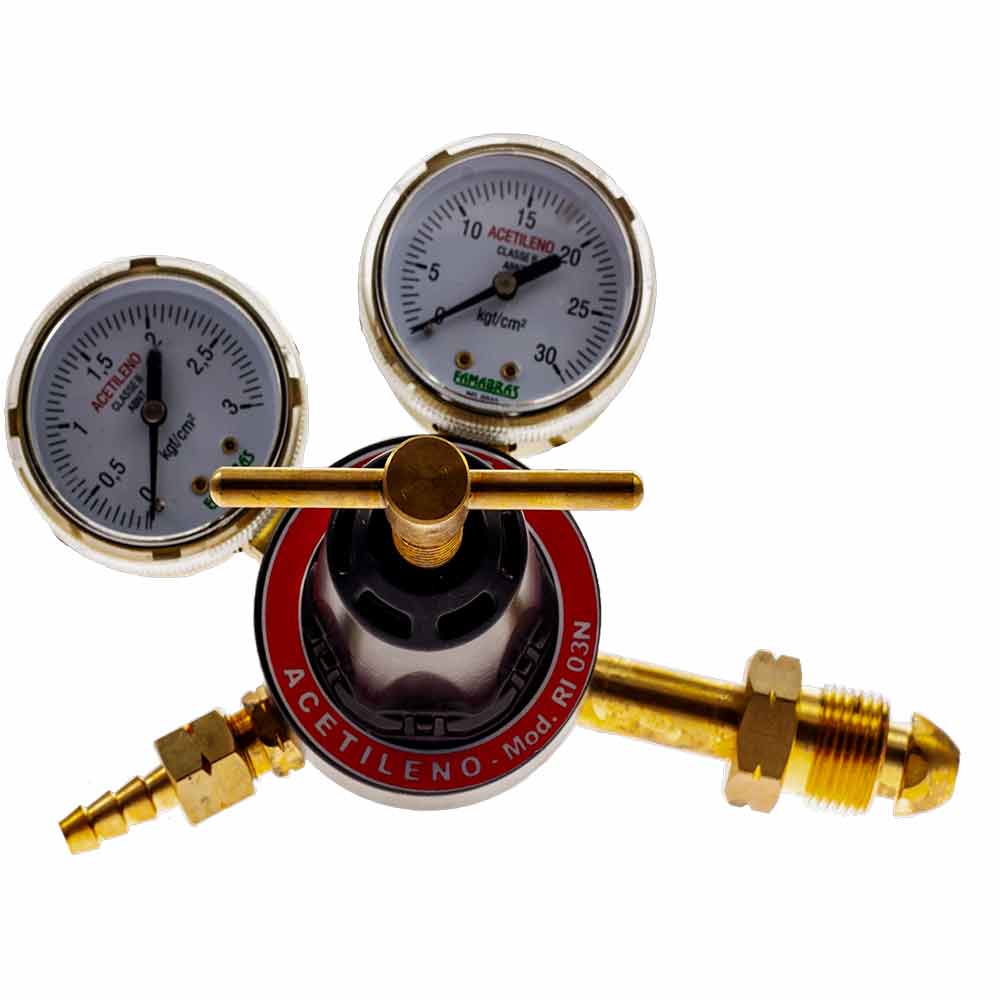

Regulador de Pressão para Cilindro de Acetileno.
Regulador de Pressão Acetileno.
Válvula Reguladora De Pressão.
Regulador de Pressão RI-03N.
Acetileno (C2H2).
CÓDIGO AS3: 203 339 01.
Modelo RI-03N- Acetileno.
FRA 103B.
Manômetros com precisão classe B NBR-14105.
02 Manômetros.
Série RI - Industrial.
Simples estágio.
FAMABRAS.

Modelo

Produto

2222 - Regulador de Pressão para Cilindro de Acetileno FRA103B Famabras Ri-03N,Emprego Industrial, Soldagem, Corte e Aquecimento.

Regulador De Pressão De Acetileno Famabras Ri-03N FRA103B Série Ri - Industrial, aplicação Industrial, Soldagem, Corte e Aquecimento.

Informação sobre o regulador de pressão acetileno

Marca

• Famabras.

Modelo

• RI-03N.
• FRA 103B.
• Acetileno.

Conexão de entrada

• Porca rosca esquerda externa 0,880"-14ngo (abnt 225-2).

Conexão de saída

• Porca rosca esquerda 9/16"unf-18 com bico de mangueira 5/16.

Manômetro de entrada

• Diâmetro nominal 52 mm caixa em aço carbono pintura dourada componentes internos em latão escala 0/30 kgf/cm2 com logotipo Famabras.

Manômetro de saída

• Diâmetro nominal 52 mm caixa em aço carbono pintura dourada componentes internos em latão escala 0/3 kgf/cm2 com logotipo Famabras.

Pressão máxima de entrada

• 25 kgf/cm2.

Pressão máxima de saída

• 1,5 kgf/cm2.

Vazão máxima

• 8 m3/h.

Fluido de trabalho

• Acetileno (C2H2).

Uso

• Industrial.
• Soldagem.
• Corte.
• Aquecimento.

Reguladores de pressão

• Simples Estágio.

Corpo

• Totalmente forjado em latão.

Válvula de segurança

• Interna.

Vazão Máxima

• 8 m3/h.

Detalhes Regulador de Pressão RI-03N

• Estágio para Gás Acetileno.
• 1 manômetro de leitura da pressão de entrada.
• 1 manômetro de leitura da pressão ou vazão de saída.

Diafragma em borracha

• Com reforço de lona.
• Maior flexibilidade e resistência ao ataque químico.

Manômetros

• Com precisão classe B NBR-14105 com escalas de simples leitura.

Sistema de vedação

• Fácil manutenção e limpeza.

Pressão Máxima

• - Entrada: 25 bar.
• - Saída: 1,5 bar.

Vazão Máxima

• (à 1,5 bar): 15 m3/h.

Conexões

• - Entrada: R. 0,885 NGO x 14 fios (macho esquerda) ABNT 225,1.
• - Saída: Porca R. 9/16" UNF x 18 Fios com/bico de mangueira. 05/16".
• Industrial.
• Soldagem.
• Corte.
• Aquecimento.
• Regulador de Acetileno empregue para trabalhos leves e médios de solda, aquecimento e corte oxiacetilenos em chapas, com ajuste da pressão de saída ou da vazão.
• Ideais para uso em caldeirarias, estaleiros, metalúrgicas, oficiais, e outros serviços.

Dimensões

• Tamanho: (AxLxP): 15,1 x 19 x 12 cm.
• Peso: 1,1 kg.

Composição do regulador de pressão de acetileno

Mangueira de Entrada 52/1

• Caixa em Aço Carbono.

Mangueira De Saída 52/1

• Caixa em Aço Carbono.

Corpo

• Latão / Forjado.

Arruela

• Polietileno.

Mola (Lado Sede)

• Aço Inox.

Pistão

• Latão / Borracha.

Mangueira. Entrada 52/1

• Caixa Em Aço Carbono.

Porca Da Sede

• Latão.

Diafragma

• Borracha.

Guarnição

• Polietileno.

Mola (Lado Canopla)

• Aço Carb. / Zinc. Branco.

Guia De Mola

• Aço Carbono / Zincando Branco.

Canopla

• Zamak / Preta.

Etiqueta Acetileno

• Vinil.

Borboleta

• Latão.

Porca Cabo

• Latão.

Cabo

• Latão.

Filtro

• Bronze Sinterizado.

Niple

• Latão.

Bico De Mangueira

• Latão.

Porca Do Bico

• Latão.

A CONSIGAS Comércio Peças e Aparelhos a gás, trabalha com uma linha de reguladores de vazão para gases especiais, como Oxigênio. Acetileno, Nitrogênio e Argônio entre outros.

O que é Acetileno?

Gás

• O acetileno, público pela nomenclatura IUPAC por etino, é um hidrocarboneto da classe dos alcinos.
• É o alcino mais simples, constituído por dois carbonos e dois hidrogênios (C2H2) .
• Os dois átomos de carbono estão unidos através de uma tripla conexão.

IUPAC

• A União Internacional de Química Pura e Aplicada (em inglês: International Union of Pure and Applied Chemistry, IUPAC) é uma organização não governamental (ONG) internacional devotada ao avanço da química.

• É um gás incolor, de odor ruim que se liquefaz à temperatura de -83,71 °C e solidifica a -84,96°C. É muito instável; sob pequenas compressões se decompõe com muita facilidade liberando energia.
• É armazenado em cilindros de aço, sob pressão, dissolvido em acetona.

Aplicações

• O etino pode ser polimerizado facilmente a temperaturas elevadas obtendo-se uma gama variada de produtos.
• Os sais inorgânicos semelhantes aos compostos de carbeto contêm o íons (C2)-2, apesar do próprio etino ser um conjunto neutro.

• Devido a sua queima extremamente exotérmica, é utilizado em larga escala na solda autogênica (solda oxiacetilênica), no corte de metais por maçarico, na fabricação de objetos de vidro e em diversos processos que requeiram altas temperaturas.
• No maçarico oxiacetilênico obtêm-se temperaturas de 2500 a 3000 °C.[3].

• Dentre suas utilizações na indústria química como matéria-prima, encontra-se a síntese de centenas de compostos, dentre os quais os mais destacados são o etileno, o etanol, o etanal, diversos compostos organoclorados, especialmente solventes como o clorofórmio e o ácido acético.
• É empregado também na produção de borracha sintética e polímeros.

Carbonos estão unidos através de uma tripla ligação.

• Fórmula: C2H2
• Massa molar: 26,04 g/mol
• IUPAC: Ethyne
• Densidade: 1,1 kg/m3
• Ponto de ebulição: -84 °C
• Classificação: Alcino.

• O acetileno é empregado no fábrico dos seguintes materiais: explosivos, solventes industriais, plásticos de borracha sintética.
• Este composto também é empregado na síntese de compostos orgânicos como ácido acético e álcool etílico.
• É possível fazer acetileno através das matérias-primas: calcário e o carvão de pedra (hulha), os quais são abundantes na natureza.
• Guia de instrução Regulador de Pressão para Cilindro de Acetileno
• Explicações de segurança
• Maneje o cilindro com cautela mantenha-o preso a um lugar fixo.
• Nunca empregue o cilindro em outra posição que não seja a vertical com a válvula voltada para cima.
• Manuseie em áreas limpas e bem ventiladas.
• Planeje antes a sua área de trabalho.
• Não lubrifique, engraxe ou opere os reguladores com as mãos sujas de graxa, estes equipamentos não exigem lubrificação.
• Oxigênio em convivência com hidrocarbonetos (óleo, graxa, etc.) causa violenta explosão.
• Antes de ligar o regulador ao cilindro, abra ligeiramente a válvula do cilindro por um instante para remover impurezas ali existentes (exceto para hidrogênio), nunca dirija o fluxo do gás para pessoas, chamas ou materiais inflamáveis.
• Certificar-se se todas as conexões estão devidamente apertadas, não force as conexões, as diferenças entre elas são propositadas para diferenciar os vários tipos de gases.
• Confirme todas as conexões quanto a vazamento de gás, nunca utilize chama, se necessário, empregue espuma de sabão neutro.
• Não utilize pressões acima do especificado, pressões desmedidas prejudicam o regulador.
• No fato do gás acetileno, quando pressurizado acima de 1,5kgf/cm2 poderá causar explosão.
• Não empregue regulador para outro gás que não seja aquele especificado.
• Jamais fique em frente ou atras dos manômetros quando abrir a válvulas do cilindro.
• Não subordine os reguladores a choques, vibrações ou impactos súbitos.
• Abra a válvula do cilindro suavemente, impedindo dar impacto no regulador.
• Utilize somente veda rosca compatíveis com o gás em uso.

Instruções de instalação e operação

Atenção: leia antes as instruções de segurança

• Tire a tampa da válvula do cilindro.
• Abra a válvula do cilindro momentaneamente para remover impurezas ali existentes, (exceto hidrogênio).
• Ligue o regulador ao cilindro, aperte manualmente, utilize chave somente para o aperto final.
• Desatarraxe o parafuso de regulagem até que permaneça completamente solto.
• Una a mangueira de gás na saída do regulador.
• Abra todas as válvulas do equipamento unido na saída do regulador (ex.: maçarico, etc.).
• Abra lentamente a válvula do cilindro.
• Regule a pressão do gás almejada, girando o parafuso de regulagem no sentido horário.
• Tranque as válvulas do equipamento e confirme se não existe vazamento de gás, empregue espuma de sabão neutro.
• Vire o parafuso de regulagem no sentido horário para ampliar a pressão de saída e no anti-horário para diminuir a pressão de saída.

CUIDADO!

• Estas instruções foram elaboradas para operadores experientes.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Não autorize que pessoas despreparadas instalem, operem ou consertem seu equipamento.
• Não instale ou opere seu equipamento sem antes ler e entender as informações contidas neste manual.
• Graves danos humanos e materiais poderão ocorrer caso não sejam notadas as regras de seguranças listadas neste manual.
