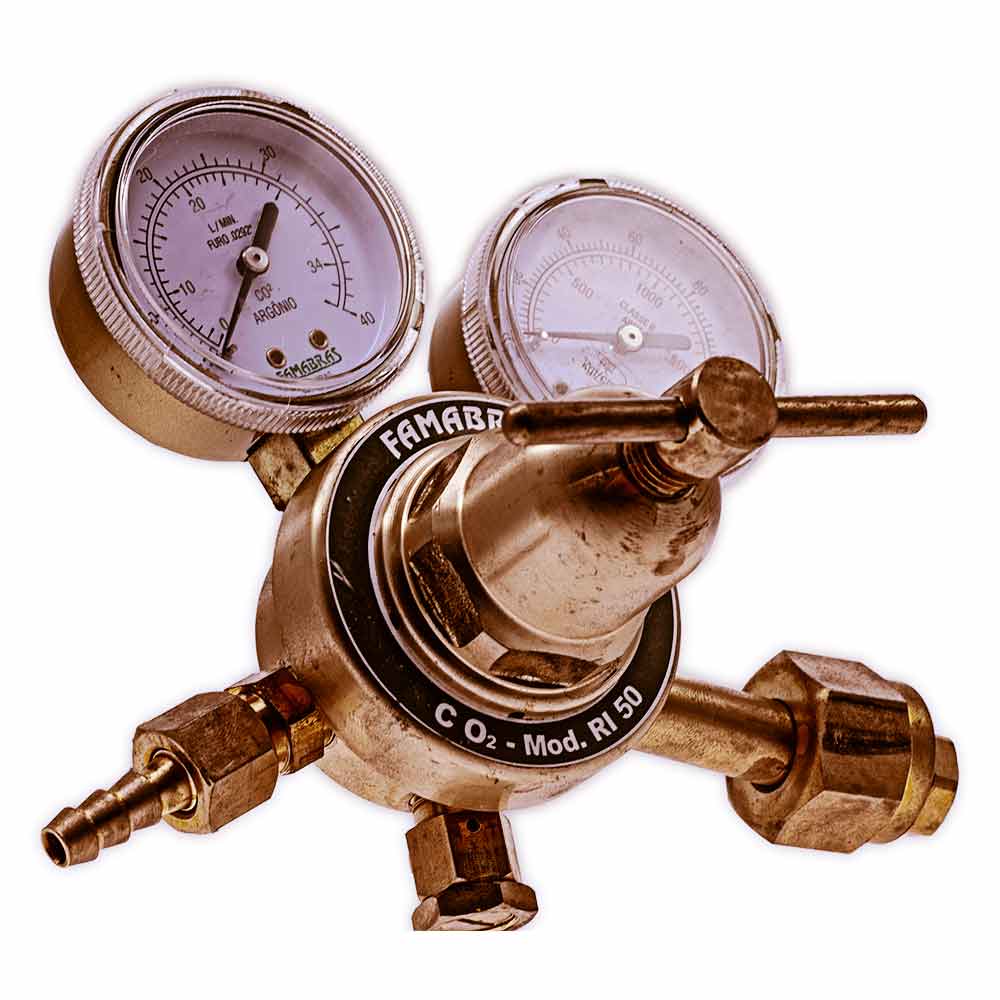

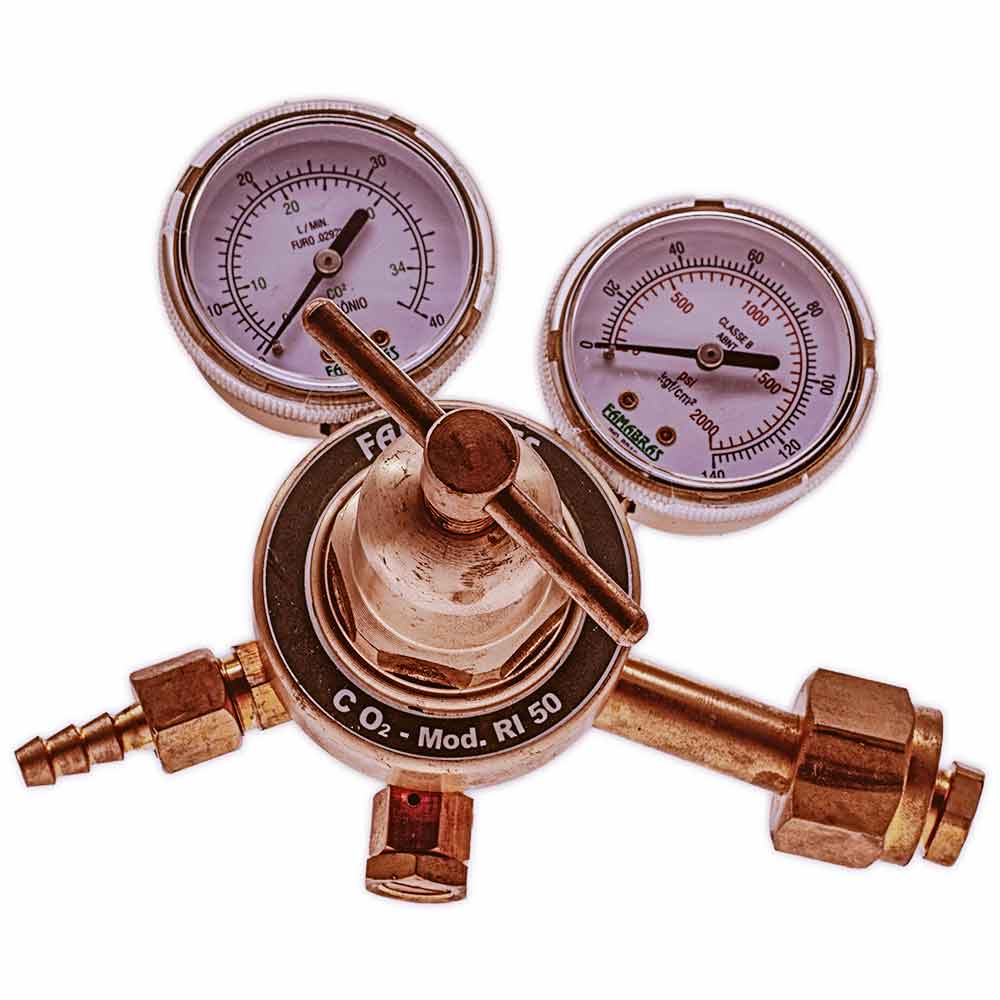

Regulador De Pressão Co2 Famabrás Ri-50n

Reguladores Especiais: Válvula Reguladora De Pressão - CO2 Modelo RI-50N - FAMABRAS

Regulador de Pressão para Cilindro de CO2 .
Regulador de Pressão CO2 .
Válvula Reguladora De Pressão.
Regulador de Pressão RI-50N.
CO2.
Código As3: 203 341 01.
Modelo RI-50N- CO2.
Manômetros com precisão classe B NBR-14105.
02 Manômetros.
Série RI - Industrial.
Simples estágio.
FAMABRAS.

Produto

Item

6248 - Regulador De Pressão CO2 Famabrás RI-50N, Emprego industrial e soldagem.

Válvula Reguladora De Pressão CO2 Famabras Ri-50N Série Ri - Industrial, aplicação Industrial e soldagem.

Particularidades Técnicas do Válvula de Pressão RI-50N

Fabricante

• Famabrás

Modelo

• CO2.
• RI-50N.
• FRGC-150N.

Série

• RI - Industrial

Fluido de Trabalho

• Dióxido de Carbono.
• CO2.

Utilização

• Industrial.
• Soldagem.

Reguladores de pressão

• Primeiro estágio

Corpo

• Todo forjado em latão

Válvula de segurança

• Externa

Largura

• 18,5.cm.

Comprimento

• 12.cm.

Altura

• 15.cm.

Peso

• 1,1 Kg.

Conexão De Entrada

• Porca Rosca Direita Interna 0,830"-14ngo (Abnt 209-1).

Conexão De Saída

• Porca Rosca Direita 9/16"unf-18 com Bico De Mangueira 5/16".

Conexão De Saída

• Porca Rosca Direita 9/16"unf-18 com Bico De Mangueira 5/16".

Manômetro De Entrada

• Diâmetro Nominal 52 mm.
• Caixa Em Aço Carbono Pintura Dourada.
• Componentes Internos Em Latão.
• Escala 2000 PSI X 140 KGF/CM2.
• Logo Famabras.

Manômetro De Saída

• Diâmetro Nominal 52 mm.
• Caixa Em Aço Carbono Pintura Dourada.
• Componentes Internos Em Latão.
• Escala 0/34 LPM..
• Logo Famabras.

Máxima Pressão De Entrada

• 90 KGF/CM2.

Máxima Pressão De Saída

• 8 KGF/CM2.

Vazão Máxima

• 34 L/min.

Dados Material Válvula de Pressão Famabras RI-050N

Man. Entrada 52/1

• Caixa Em Aço Carbono.

Man. Saída 52/1

• Caixa Em Aço Carbono.

Corpo

• Latão / Forjado.

Arruela

• Polietileno.

Mola (Lado Sede)

• Aço Inox.

Pistão

• Latão / Borracha.

Porca Da Sede

• Latão.

Diafragma

• Borracha.

Guarnição

• Polietileno.

Mola (Lado Canopla)

• Aço Carb. / Zinc. Branco.

Guia De Mola

• Aço Carb / Zinc Branco.

Canopla

• Zamak / Preta.

Etiqueta Argônio

• Vinil.

Borboleta

• Latão.

Porca Cabo

• Latão.

Cabo

• Latão.

Filtro Bronze

• Sinterizado.

Niple

• Latão.

Bico De Mangueira

• Latão.

Porca Do Bico

• Latão.

Porca Da Válvula

• Latão.

Pistão Da Válvula

• Latão / Borracha.

Mola Da Válvula

• Aço Inox.

Parafuso De Regulagem

• Latão.

Contra Porca

• Latão.

Uso Regulador de Gás Especial

Emprego

• Regulador De Pressão para tarefas leves e médias.
• Regulagem de pressão de saída ou de vazão.
• Resistente e versátil.

Apropriado

• Pneumáticas.
• Pressurização.
• Tubulação.
• Cilindros.
• Serviços de manutenção.
• Equipamentos que exigem uma alta pressão de trabalho.

Composição de Regulador De Gás CO2 Famabrás

Itens

• Manômetro Entrada.
• Manômetro Saída.
• Conexão Entrada CH.1 1/8".
• Conexão Saída CH.11/16".
• Válvula De Segurança.

A CONSIGAS Comércio Peças e Aparelhos a gás, trabalha com uma linha de reguladores de vazão para gases especiais, como Oxigênio. Acetileno, Nitrogênio e Argônio entre outros.

O que é CO2?

Importância

• O dióxido de carbono é essencial à vida no Planeta.

Símbolo

• CO2.
• Gás Carbônico.
• Dióxido de carbono.
• Anidrido carbônico.

Formada

• Dois átomos de oxigênio e um de carbono.

Elemento

• Gasoso em temperatura ambiente.
• Incolor.
• Inodoro.
• Apolar.
• Linear.
• Solúvel em água.
• Não inflamável.
• Levemente ácido.

Pertence

• Grupo 14 da tabela periódica.

Possui ponto de fusão

• Igual a -56,6oC.

Possui ponto de ebulição

• Igual a -78,5oC.

Ocorrência

• No ar e é um constituinte essencial de proteínas e de ácidos nucleicos nos seres vivos.

Obtido

• Para fins industriais por destilação fracionada de ar líquido.

O dióxido de carbono é amplamente empregado em uma grande variedade de indústrias.

Alimentos

• Bebidas carbonatadas.
• Gaseificação de bebidas.

Embalagens

• Congelamento e resfriamento.

Uso

• Rebarbação e moagem.

Aplicação

• Neutralização.

Fabricação de metais

• Soldagem.

Aplicado

• Catering.

Medicinal

• Misturas metabólicas.

Plástico expandido

• Extração supercrítica.

Aplicação

• Água e efluentes.
• Alimentos/bebidas.
• Área da Saúde.
• Vidro/minerais.
• Industria/Soldagem.

Fornecido

• Sob pressão em cilindros de aço ou refrigerado em recipientes isolados termicamente.

Planeta

• Dióxido de carbono, formado na queima de combustíveis fósseis - carvão, óleo e gás natural - é causador de cerca de 6% do efeito estufa.
• Os outros gases incluídos nesse efeito são os CFCs (CloroFlúorCarbonos), metano, vapor de água, ozônio e óxido nitroso(1).

Dados de instalação e operação

Alerta: leia antes as instruções de segurança

• Tire a tampa da válvula do cilindro.
• Abra a válvula do cilindro momentaneamente para remover impurezas ali existentes, (exceto hidrogênio).
• Ligue o regulador ao cilindro, aperte manualmente, utilize chave somente para o aperto final.
• Desatarraxe o parafuso de regulagem até que permaneça completamente solto.
• Una a mangueira de gás na saída do regulador.
• Abra todas as válvulas do equipamento unido na saída do regulador (ex.: maçarico, etc.).
• Abra lentamente a válvula do cilindro.
• Regule a pressão do gás almejada, girando o parafuso de regulagem no sentido horário.
• Tranque as válvulas do equipamento e confirme se não existe vazamento de gás, empregue espuma de sabão neutro.
• Vire o parafuso de regulagem no sentido horário para ampliar a pressão de saída e no anti-horário para diminuir a pressão de saída.

Atente-se!

• Estas instruções foram elaboradas para operadores experientes.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Não autorize que pessoas despreparadas instalem, operem ou consertem seu equipamento.
• Não instale ou opere seu equipamento sem antes ler e entender as informações contidas neste manual.
• Graves danos humanos e materiais poderão ocorrer caso não sejam notadas as regras de seguranças listadas neste manual.
