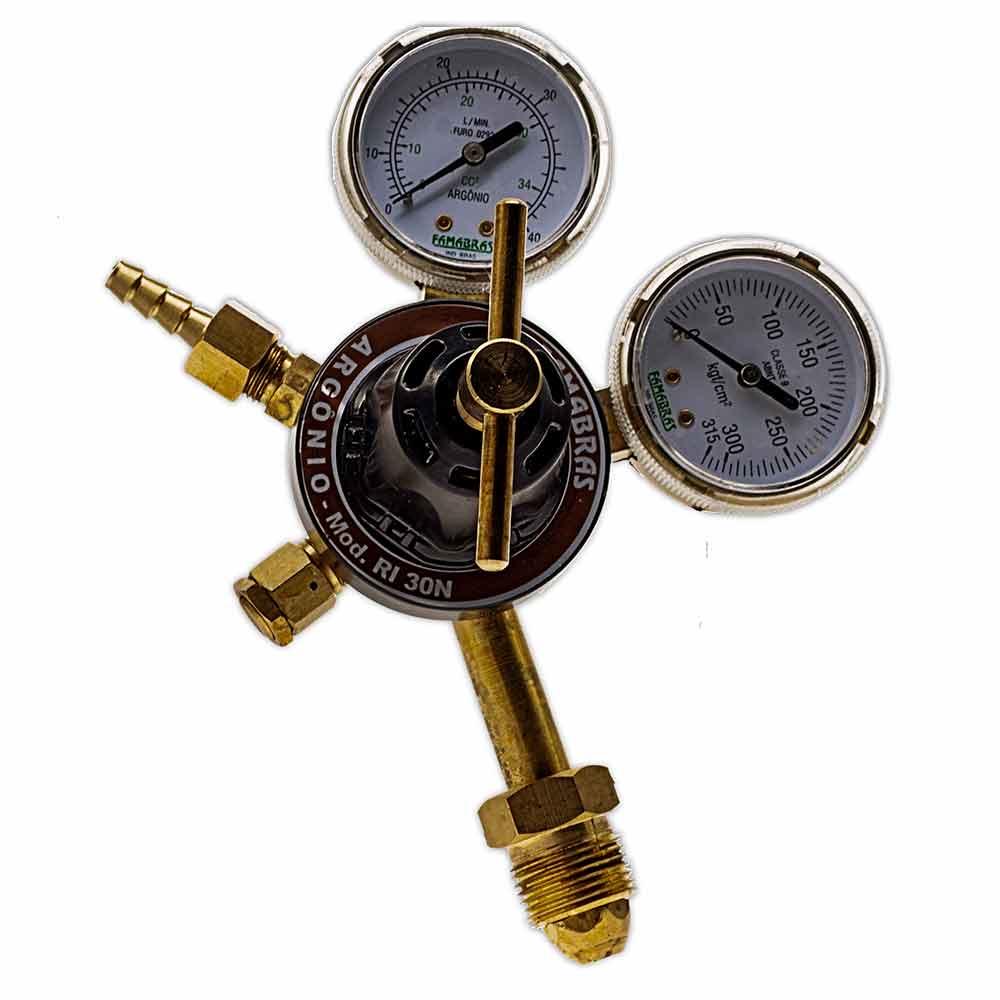

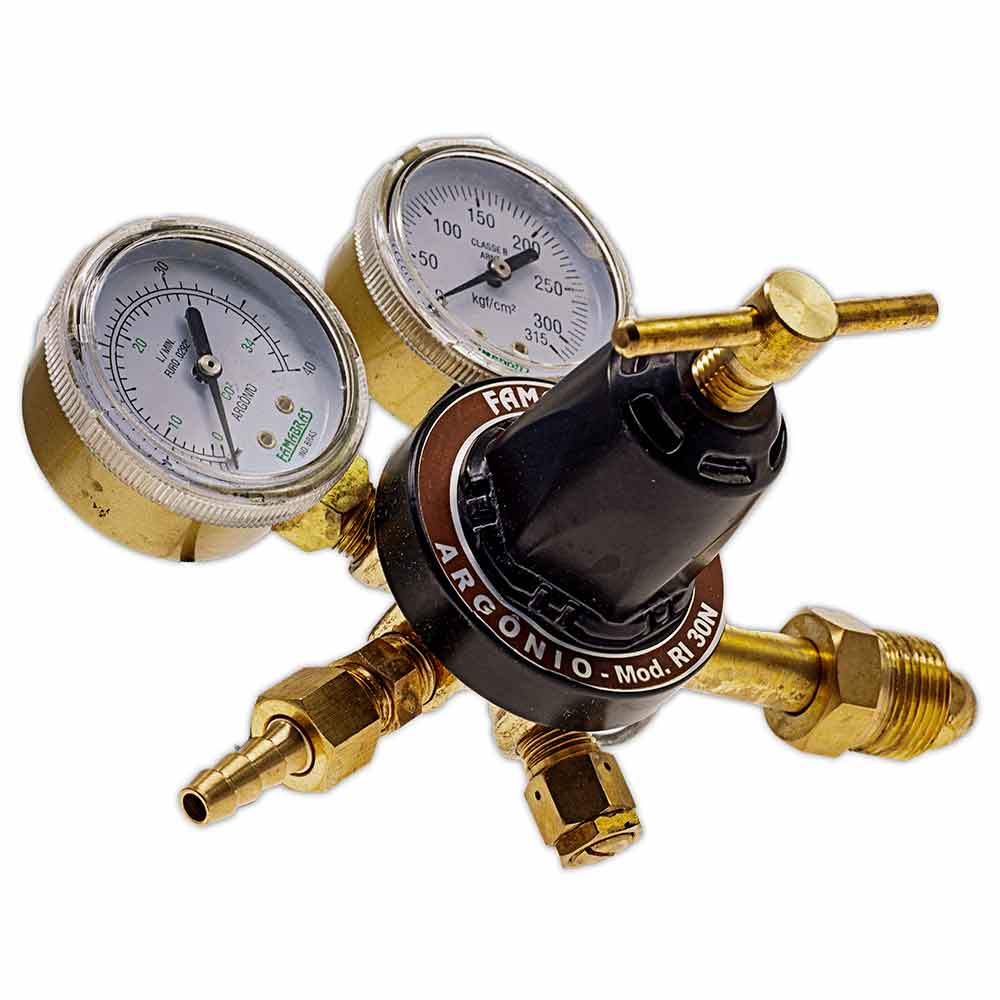

Reguladores Especiais: Válvula Reguladora De Pressão - Argônio Modelo RI-30N - FAMABRAS

Regulador de Pressão para Cilindro de Argônio. Regulador de Pressão Argônio.
Válvula Reguladora De Pressão.
Regulador de Pressão RI-30N.
Argônio.
Código AS3: 203 339 01.
Modelo RI-30N- Argônio.
FRA 130B.
Manômetros com precisão classe B NBR-14105.
02 Manômetros.
Série RI - Industrial.
Simples estágio.
FAMABRAS.

Produto

Modelo

3212 - Regulador De Pressão Argônio Famabrás RI-30, para tarefas leves e médias.

Válvula Reguladora De Pressão Argônio Famabras Ri-30N FRA130B Série Ri - Industrial, aplicação Industrial e Soldagem.

Propriedades Técnicas do Regulador de Pressão RI-30N

Fabricante

• Famabrás

Modelo

• RI-30N
• FRA-130B

Série

• RI - Industrial

Fluido de Trabalho

• Argônio (Ar)

Aplicação

• Industrial e soldagem

Reguladores de pressão

• Primeiro estágio

Corpo

• Todo forjado em latão

Válvula de segurança

• Externa

Largura

• 19.cm.

Comprimento

• 12.cm.

Altura

• 15.cm.

Peso

• 1,5 Kg.

Conexão De Entrada

• Porca Rosca Direita Externa 0,960"-14ngo (Abnt 245-1).

Conexão De Saída

• Porca Rosca Direita 9/16"unf-18 com Bico De Mangueira 5/16".

Conexão De Saída

• Porca Rosca Direita 9/16"unf-18 com Bico De Mangueira 5/16".

Manômetro De Entrada

• Diâmetro Nominal 52 mm.
• Caixa Em Aço Carbono Pintura Dourada.
• Componentes Internos Em Latão.
• Escala 0/315 Kgf/cm2.
• Logo Famabras.

Manômetro De Saída

• Diâmetro Nominal 52 mm.
• Caixa Em Aço Carbono Pintura Dourada.
• Componentes Internos Em Latão.
• Escala 0/40 Lpm.
• Logo Famabras.

Máxima Pressão De Entrada

• 220 Kgf/cm2.

Máxima Pressão De Saída

• 8 Kgf/cm2.

Vazão Máxima

• 40 L/min.

Descrição Material Valvula de Pressão

Man. Entrada 52/1

• Caixa Em Aço Carbono.

Man. Saída 52/1

• Caixa Em Aço Carbono.

Corpo

• Latão / Forjado.

Arruela

• Polietileno.

Mola (Lado Sede)

• Aço Inox.

Pistão

• Latão / Borracha.

Porca Da Sede

• Latão.

Diafragma

• Borracha.

Guarnição

• Polietileno.

Mola (Lado Canopla)

• Aço Carb. / Zinc. Branco.

Guia De Mola

• Aço Carb / Zinc Branco.

Canopla

• Zamak / Preta.

Etiqueta Argônio

• Vinil.

Borboleta

• Latão.

Porca Cabo

• Latão.

Cabo

• Latão.

Filtro Bronze

• Sinterizado.

Niple

• Latão.

Bico De Mangueira

• Latão.

Porca Do Bico

• Latão.

Porca Da Válvula

• Latão.

• Pistão Da Válvula

• Latão / Borracha.

Mola Da Válvula

• Aço Inox.

Parafuso De Regulagem

• Latão.

Contra Porca

• Latão.

Aplicação Regulador de Gás Especial

Uso

• Válvula Reguladora De Pressão para tarefas leves e médias.
• Regulagem de pressão de saída ou de vazão.
• Resistente e versátil.

Adequado

• Serviços mecânicos
• Caldeirarias leves
• Serviços de manutenção
• Metalúrgicas em geral.

Segurança

• Controle de vazão do gás para aplicação em soldagens elétricas com proteção gasosa, como os processos MIG/MAG e TIG.

Composição de Regulador De Gás Argônio Famabrás

Itens

• Manômetro Entrada.
• Manômetro Saída.
• Conexão Entrada Ch.1".
• Conexão Saída Ch.11/16".
• Válvula De Segurança.

A CONSIGAS Comércio Peças e Aparelhos a gás, trabalha com uma linha de reguladores de vazão para gases especiais, como Oxigênio. Acetileno, Nitrogênio e Argônio entre outros.

o que é argônio?

Gás nobre mais farto em nosso planeta

• Da classe dos gases inertes que não participam de reações químicas.
• A maior quantia de gás Argônio se encontra na mistura gasosa do ar atmosférico, constitui 0,93% do volume do ar que respiramos.

Características periódicas do Argônio

• Elemento químico de símbolo Ar.
• Número atômico 18 (18 prótons e 18 elétrons).
• Massa atômica 40 u.
• Encontra no formato gasoso em temperatura ambiente.

Aplicações do Argônio

• Gás tem uma vasta utilização no que diz respeito à conservação de materiais oxidáveis, isto se expressa pela propriedade inerte deste gás nobre.
• Empregue em peças de museus para uma melhor conservação das relíquias.
• Utilizado em lâmpadas incandescentes para impedir a corrosão do filamento de tungstênio presente neste tipo de lâmpada.
• Respeitado protetor para soldas, pois impede oxidação, protegendo-as das substâncias ativas do ar.
• Denominar-se soldagem especial com atmosfera protetora.
• Pode ser utilizado para inflar airbags de automóveis.
• Lasers a base de Argônio são empregues na medicina em cirurgias dos olhos.
• utilizado em soldagem, que é o processo de juntar dois metais através do superaquecimento deles, na medida em que esquentam, eles derretem juntos.

Propriedades físicas

• Incolor.
• Inodoro.
• Insípido.
• Sua densidade é de 1.784 gramas por litro.
• Densidade do ar, em comparação, é de cerca de 1.29 gramas por litro.
• Muda de gás para líquido a -185.86°C, e do líquido para o sólido a -189.3°C.

Instruções de instalação e operação

• Atenção: leia antes as instruções de segurança
• Tire a tampa da válvula do cilindro.
• Abra a válvula do cilindro momentaneamente para remover impurezas ali existentes, (exceto hidrogênio).
• Ligue o regulador ao cilindro, aperte manualmente, utilize chave somente para o aperto final.
• Desatarraxe o parafuso de regulagem até que permaneça completamente solto.
• Una a mangueira de gás na saída do regulador.
• Abra todas as válvulas do equipamento unido na saída do regulador (ex.: maçarico, etc.).
• Abra lentamente a válvula do cilindro.
• Regule a pressão do gás almejada, girando o parafuso de regulagem no sentido horário.
• Tranque as válvulas do equipamento e confirme se não existe vazamento de gás, empregue espuma de sabão neutro.
• Vire o parafuso de regulagem no sentido horário para ampliar a pressão de saída e no anti-horário para diminuir a pressão de saída.

CUIDADO!

• Estas instruções foram elaboradas para operadores experientes.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Não autorize que pessoas despreparadas instalem, operem ou consertem seu equipamento.
• Não instale ou opere seu equipamento sem antes ler e entender as informações contidas neste manual.
• Graves danos humanos e materiais poderão ocorrer caso não sejam notadas as regras de seguranças listadas neste manual.

Bitola	Conexão De Entrada Porca Rosca Direita Externa 0,960"-14ngo (Abnt 245-1). Conexão De Saída Porca Rosca Direita 9/16"unf-18 com Bico De Mangueira 5/16".
Item 01	3212 - Regulador De Pressão Argônio Famabrás RI-30, para tarefas leves e médias.
Material	Corpo Todo forjado em latão.
Peso	1,5 Kg.
Tipo de Gás	Argônio (Ar)
Tipo de Rosca	Conexão De Entrada Porca Rosca Direita Externa 0,960"-14ngo (Abnt 245-1). Conexão De Saída Porca Rosca Direita 9/16"unf-18 com Bico De Mangueira 5/16".
Uso	Serviços mecânicos Caldeirarias leves Serviços de manutenção Metalúrgicas em geral.
