Regulador De Pressão Oxigênio Famabrás Ri-16n

Reguladores Especiais: Válvula Reguladora De Pressão - Oxigênio Modelo RI-16N - FAMABRAS

Regulador de Pressão para Cilindro de Oxigênio.
Regulador de Gás Oxigênio.
Válvula Reguladora De Pressão.
Regulador de Pressão RI-03N.
Oxigênio (O2).
CÓDIGO AS3: 203 338 01.

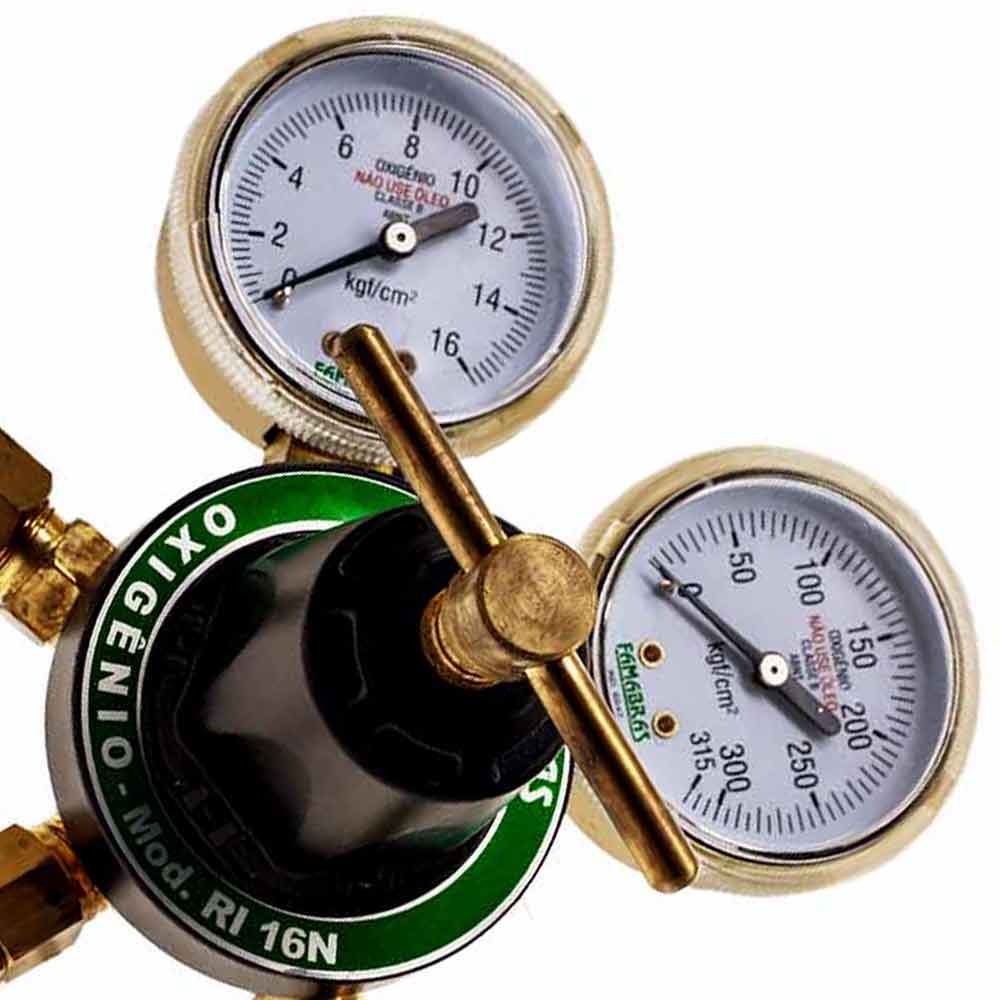

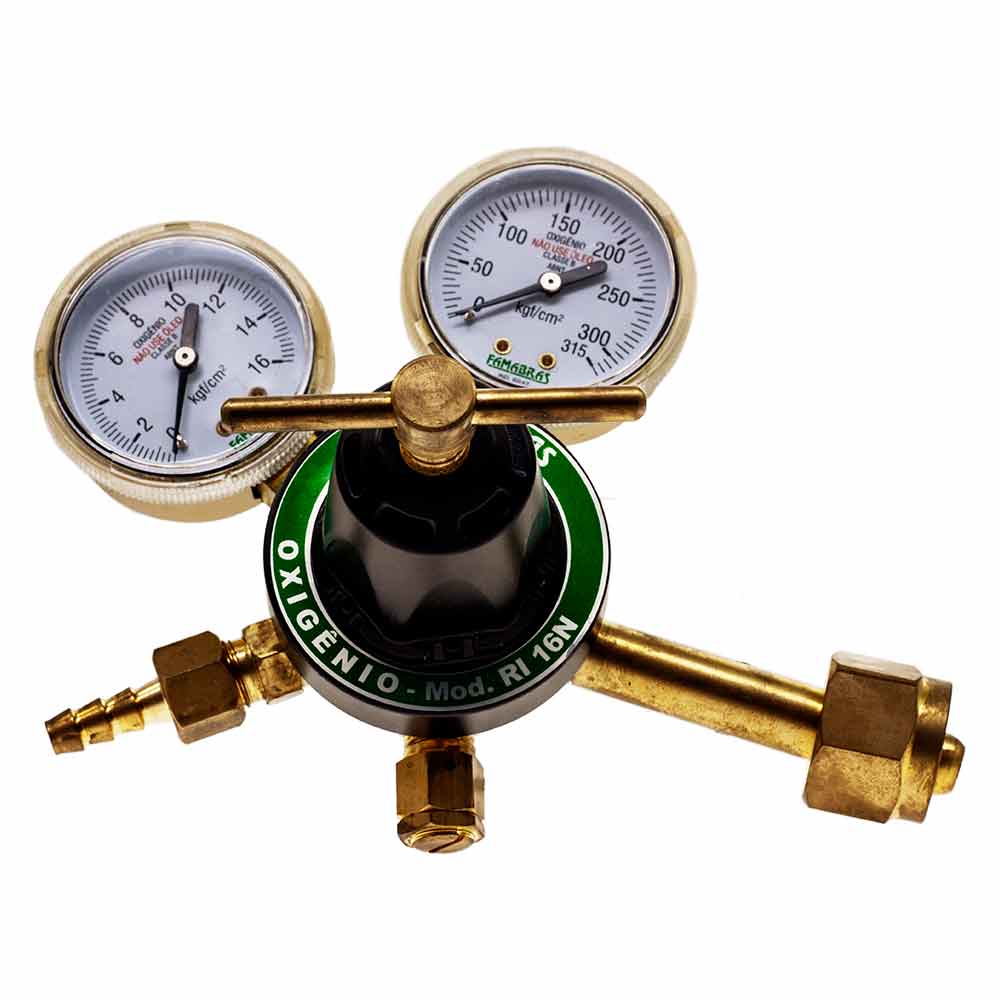

Modelo RI-16N- Oxigênio.
FR0 116B.
02 Manômetros.
Série RI - Industrial.
Simples estágio.
FAMABRAS.

Produto

Modelo

2348 - Regulador De Gás Oxigênio Famabrás RI-16N FRO 116B Série Ri - Industrial.

Regulador De Pressão Oxigênio Famabrás RI-16N FRO 116B Série Ri - Industrial, aplicação Industrial, Soldagem, Corte e Aquecimento.

Características Técnicas Regulador De Gás Oxigênio

Fabricante

• Famabrás.

Modelo

• Válvula De Pressão.
• RI-16N.
• FRO 116B.
• Série Ri - Industrial.

Fluido de Trabalho

• Oxigênio (O2).

Emprego

• Industrial.
• Soldagem
• Corte.
• Aquecimento.

Reguladores de pressão

• Simples estágio.

Corpo

• Inteiro forjado em latão.

Válvula de segurança

• Externa.

Vazão Máxima

• 30 m3/h.

Manômetro De Entrada

• Diâmetro Nominal 52mm.
• Caixa Em Aço Carbono.
• Pintura Dourada.
• Componentes Internos Em Latão
• Escala 0/315 Kgf/cm2.
• Logotipo Famabras.

Manômetro De Saída

• Diâmetro Nominal 52mm.
• Caixa Em Aço Carbono.
• Pintura Dourada.
• Componentes Internos Em Latão.
• Escala 0/16 Kgf/cm2.
• Logotipo Famabras.

Pressão Máxima De Entrada

• 220 Kgf/cm2.

Pressão Máxima De Saída

• 10 Kgf/cm2.

Conexão De Entrada

• Porca Rosca Direita Interna W21.8x1/14 (Abnt 218-1).

Conexão De Saída

• Porca Rosca Direita 9/16" unf-18 Com Bico De Mangueira 5/16".

Item Descrição do Material Regulador de Pressão RI-16N

Manômetro

• Entrada 52/1 Caixa Em Aço Carbono.

Manômetro

• Saída 52/1 Caixa Em Aço Carbono.

Corpo

• Latão / Forjado.

Arruela

• Polietileno.

Mola (Lado Sede)

• Aço Inox.

Pistão

• Latão / Borracha.

Porca Da Sede

• Latão.

Diafragma

• Borracha.

Guarnição

• Polietileno.

Mola (Lado Canopla)

• Aço Carb. / Zinc. Branco.

Guia De Mola

• Aço Carb / Zinc Branco.

Canopla

• Zamak / Preta.

Etiqueta Oxigênio

• Vinil.

Borboleta

• Latão.

Porca Do Cabo

• Latão.

Cabo

• Latão.

Filtro

• Bronze Sinterizado.

Niple

• Latão.

Bico De Mangueira

• Latão.

Porca Do Bico

• Latão.

Porca Da Válvula

• Latão.

• Pistão Da Válvula

• Latão / Borracha.

Mola Da Válvula

• Aço Inox.

Parafuso De Regulagem

• Latão.

Contra Porca

• Latão.

Aprendendo sobre Solda

Aplicação

• Pode ser explicada como uma ligação de peças metálicas, cujas superfícies se converteram em plásticas ou liquefeitas, por ação de calor ou de pressão, ou os dois.
• Sendo ou não utilizado metal de adição para se efetuar a ligação.

Reguladores de pressão para Oxigênio

• São complementos que deixam restringir a elevada e variável pressão do cilindro.
• Para uma pressão apropriado para uma soldagem, conservando sempre a pressão contínua durante o processo.

Manômetro de Alta Pressão

• Sinaliza o conteúdo de gás dentro do cilindro de gás.

Manômetro de Baixa Pressão

• Indica a pressão essencial ao trabalho, sendo regulada de concordância com o bico e o material base a ser empregado.

Válvula de segurança

• Libera a saída de Gás em caso de um aumento exagerado na pressão.
• Dando segurança ao operador no posto de trabalho.

Ciclo de combustão

• O oxigênio e o acetileno são tirados das garrafas, a combinação obtida queima-se em duas fases.

A CONSIGÀS Comércio Peças e Aparelhos a Gás, trabalha com uma linha de reguladores de vazão para gases especiais, como Oxigênio. Acetileno, Nitrogênio e Argônio entre outros.

Instruções de instalação e operação

Atenção: leia antes as instruções de segurança

• Tire a tampa da válvula do cilindro.
• Abra a válvula do cilindro momentaneamente para remover impurezas ali existentes, (exceto hidrogênio).
• Ligue o regulador ao cilindro, aperte manualmente, utilize chave somente para o aperto final.
• Desatarraxe o parafuso de regulagem até que permaneça completamente solto.
• Una a mangueira de gás na saída do regulador.
• Abra todas as válvulas do equipamento unido na saída do regulador (ex.: maçarico, etc.).
• Abra lentamente a válvula do cilindro.
• Regule a pressão do gás almejada, girando o parafuso de regulagem no sentido horário.
• Tranque as válvulas do equipamento e confirme se não existe vazamento de gás, empregue espuma de sabão neutro.
• Vire o parafuso de regulagem no sentido horário para ampliar a pressão de saída e no anti-horário para diminuir a pressão de saída.

CUIDADO!

• Estas instruções foram elaboradas para operadores experientes.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Se você não esta totalmente acostumado com os princípios de operação e segurança, sugerimos falar a empresa responsável ou um representante para maiores explicações.
• Não autorize que pessoas despreparadas instalem, operem ou consertem seu equipamento.
• Não instale ou opere seu equipamento sem antes ler e entender as informações contidas neste manual.
• Graves danos humanos e materiais poderão ocorrer caso não sejam notadas as regras de seguranças listadas neste manual.

O que é Oxigênio?

Oxigênio (O)

• É um elemento químico mais farto da superfície da Terra.
• Podendo ser achado na forma livre ou combinado com outras substâncias, como a água (H2O).
• O oxigênio é fundamental à vida, praticamente todos os seres vivos o usam na respiração. Além disso, também participa do processo de fotossíntese.
• Onde Utilizar o Oxigênio
• O oxigênio pode ser utilizado em várias utilizações e a sua principal emprego é como oxidante graças à sua eletronegatividade que só é superada pelo flúor.
• No que diz respeito ao oxigênio líquido este é utilizado como combustível nos motores de propulsão dos carros e na indústria o oxigênio utilizado é obtido diretamente do ar.
• Na indústria o oxigênio é utilizado para a soldadura e para a fabricação de aço e metanol.
• Na área da saúde este é usado para administrar em doentes com complicações respiratórias.
• O seu emprego também é comprovado em algumas atividades desportivas como é o caso do mergulho.
